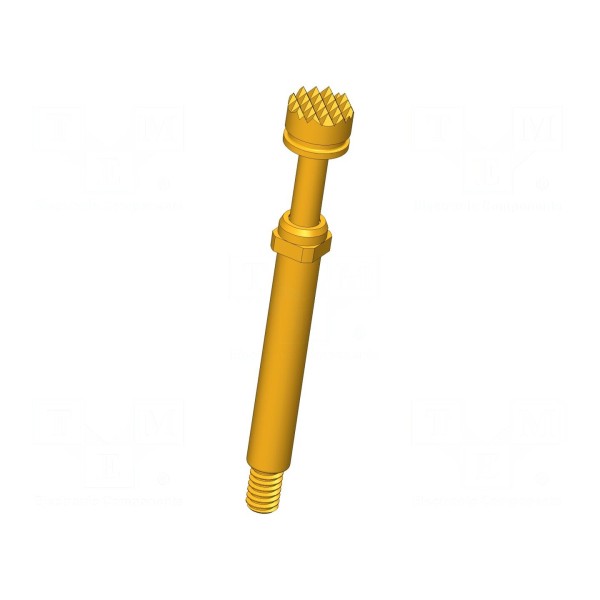

Igła testowa INGUN HSS-120 306 400 A 1502 M
Igła testowa 30A, średnica końcówki 4mm, montaż wkręcany
Igła testowa przeznaczona jest do zadań pomiarowych wymagających wysokiego natężenia prądu znamionowego do 30A. Element charakteryzuje się ząbkowanym kształtem końcówki o średnicy 4mm oraz budową wykonaną z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku. Dzięki zastosowaniu tych materiałów rezystancja styku została ograniczona do poziomu maksymalnie 10mΩ.
Konstrukcja umożliwia montaż wkręcany, a całkowita długość komponentu wynosi 28,3mm. Parametry pracy obejmują ugięcie sprężyny robocze wynoszące 4mm oraz ugięcie maksymalne 5,3mm przy sile nacisku 1,5N. Element jest przystosowany do pracy w szerokim zakresie temperatur roboczych od -100°C do 200°C.
Artykuły współpracujące
KS-11323
Długość
28,3mm
Kształt końcówki ostrza
ząbkowana
Materiał styku
CuBe
Montaż
wkręcane
Pokrycie styku
złocony
Prąd znamionowy
30A
Producent
INGUN
Rezystancja styku maks.
10mΩ
Seria producenta
HSS-120
Siła ugięcia sprężyny
1,5N
Średnica końcówki
4mm
Temperatura pracy
-100...200°C
Typ akcesoriów pomiarowych
igła testowa
Ugięcie sprężyn maks.
5,3mm
Ugięcie sprężyn robocze
4mm
Właściwości akcesoriów pomiarowych
magnetyczne
