Igła testowa INGUN HSS-120 353 300 S 1502 M
78,26 zł - brutto
63,63 zł - netto

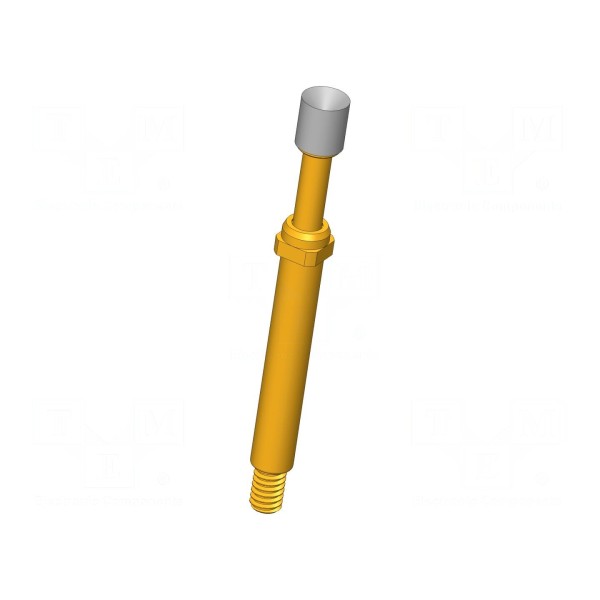

Igła testowa INGUN HSS-120 353 300 S 1502 M
Igła testowa 30A, średnica końcówki 3mm, ugięcie 4mm
Igła testowa przeznaczona do pomiarów elektrycznych charakteryzuje się prądem znamionowym 30A oraz rezystancją styku wynoszącą maksymalnie 10mΩ. Element wyposażony jest w końcówkę o średnicy 3mm w kształcie odwróconego stożka, wykonaną z brązu berylowego (CuBe) z posrebrzaną powierzchnią. Konstrukcja umożliwia montaż wciskany i pracę w zakresie temperatur od -100°C do 200°C.
Parametry pracy mechanicznej obejmują ugięcie sprężyn robocze na poziomie 4mm oraz maksymalne na poziomie 5,3mm, przy sile ugięcia sprężyny wynoszącej 1,5N. Całkowita długość igły wynosi 28,8mm. Komponent posiada właściwości magnetyczne, co należy uwzględnić przy projektowaniu układów testujących.
Artykuły współpracujące
KS-11323
Długość
28,8mm
Kształt końcówki ostrza
stożek
Materiał styku
CuBe
Montaż
wciskany
Pokrycie styku
srebrzony
Prąd znamionowy
30A
Producent
INGUN
Rezystancja styku maks.
10mΩ
Seria producenta
HSS-120
Siła ugięcia sprężyny
1,5N
Średnica końcówki
3mm
Temperatura pracy
-100...200°C
Typ akcesoriów pomiarowych
igła testowa
Ugięcie sprężyn maks.
5,3mm
Ugięcie sprężyn robocze
4mm
Właściwości akcesoriów pomiarowych
magnetyczne
