Igła testowa INGUN HSS-120 319 300 A 1502 M
78,26 zł - brutto
63,63 zł - netto

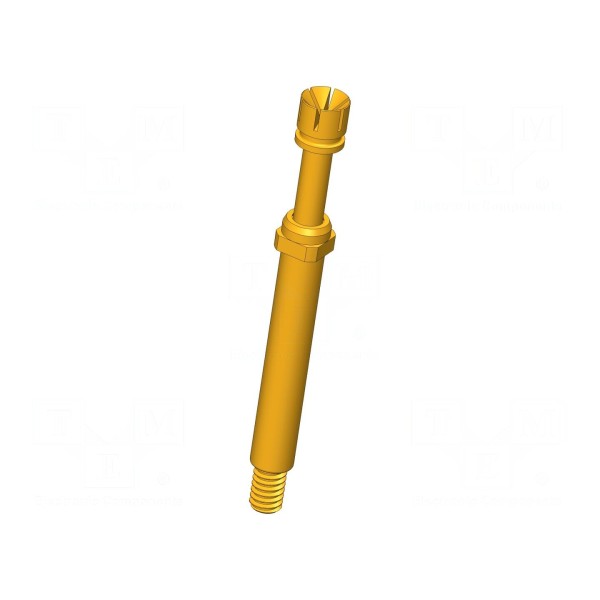

Igła testowa INGUN HSS-120 319 300 A 1502 M
Igła testowa 30A, średnica końcówki 3mm, ugięcie 4mm
Igła testowa z serii HSS-120 przeznaczona jest do pomiarów wymagających przepływu prądu znamionowego do 30A. Element wykonany został z miedzi berylowej (CuBe) o powierzchni pokrytej złotem, co pozwala na osiągnięcie maksymalnej rezystancji styku na poziomie 10mΩ.
Konstrukcja igły charakteryzuje się kształtem końcówki typu odwrócony stożek szczelinowy o średnicy 3mm. Komponent przystosowany jest do montażu wkręcanego i pracuje w zakresie temperatur od -100°C do 200°C. Siła ugięcia sprężyny wynosi 1,5N, przy czym robocze ugięcie sprężyn to 4mm, a maksymalne sięga 5,3mm.
Całkowita długość elementu wynosi 28,3mm. Igła posiada właściwości magnetyczne, co należy uwzględnić w specyficznych aplikacjach pomiarowych.
Artykuły współpracujące
KS-11323
Długość
28,3mm
Kształt końcówki ostrza
szczelinowy
Materiał styku
CuBe
Montaż
wkręcane
Pokrycie styku
złocony
Prąd znamionowy
30A
Producent
INGUN
Rezystancja styku maks.
10mΩ
Seria producenta
HSS-120
Siła ugięcia sprężyny
1,5N
Średnica końcówki
3mm
Temperatura pracy
-100...200°C
Typ akcesoriów pomiarowych
igła testowa
Ugięcie sprężyn maks.
5,3mm
Ugięcie sprężyn robocze
4mm
Właściwości akcesoriów pomiarowych
magnetyczne
