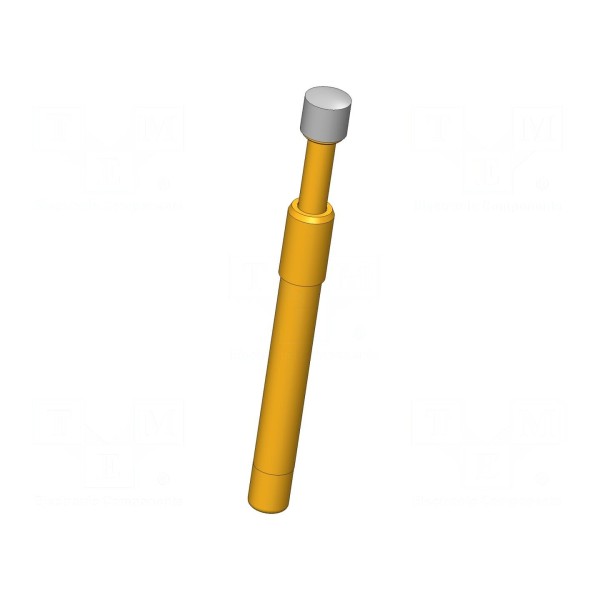

Igła testowa INGUN HSS-120 305 300 S 3005
Igła testowa 30A, ugięcie sprężyn 4mm, średnica 3mm
Igła testowa przeznaczona do pomiarów prądowych o wartości znamionowej do 30A. Element wykonany został z miedzi berylowej (CuBe) z posrebrzaną powierzchnią styku, co zapewnia rezystancję styku na poziomie maksymalnie 10mΩ.
Konstrukcja posiada zaokrąglony kształt końcówki o średnicy 3mm. Długość całkowita igły wynosi 30,3mm, przy czym ugięcie robocze sprężyny wynosi 4mm, a ugięcie maksymalne 5,3mm. Siła ugięcia sprężyny określona jest na 3N.
Komponent przystosowany jest do pracy w szerokim zakresie temperatur od -100°C do 200°C. Sposób montażu igły odbywa się metodą wtykową, a właściwości magnetyczne materiału pozwalają na specyficzne zastosowania w układach testowych.
Artykuły współpracujące
KS-11323
Długość
30,3mm
Kształt końcówki ostrza
zaokrąglony
Materiał styku
CuBe
Montaż
wtykowy
Pokrycie styku
srebrzony
Prąd znamionowy
30A
Producent
INGUN
Rezystancja styku maks.
10mΩ
Seria producenta
HSS-120
Siła ugięcia sprężyny
3N
Średnica końcówki
3mm
Temperatura pracy
-100...200°C
Typ akcesoriów pomiarowych
igła testowa
Ugięcie sprężyn maks.
5,3mm
Ugięcie sprężyn robocze
4mm
Właściwości akcesoriów pomiarowych
magnetyczne
