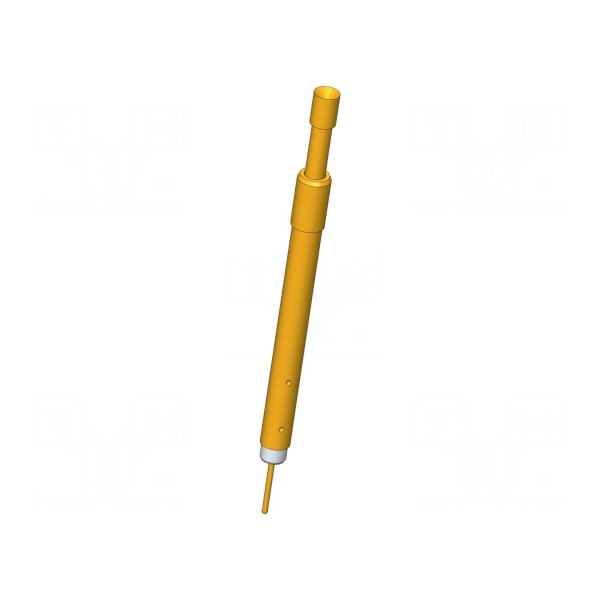

Igła testowa INGUN SKS-415 303 230 A 2305 2
Igła testowa 5A, ugięcie 5,2mm, końcówka 2,3mm
Igła testowa o prądzie znamionowym 5A przeznaczona jest do precyzyjnych pomiarów w układach elektronicznych. Element posiada końcówkę o średnicy 2,3mm o kształcie odwróconego stożka, wykonaną z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku. Maksymalna rezystancja styku wynosi 100mΩ, co zapewnia stabilne połączenie podczas pracy w zakresie temperatur od -40°C do 80°C.
Całkowita długość komponentu wynosi 42,3mm, przy ugięciu sprężyny na poziomie 5,2mm oraz sile ugięcia 2,3N. Igła charakteryzuje się magnetycznymi właściwościami i jest przeznaczona do montażu metodą wtykową. Konstrukcja uwzględnia wysokość kołnierza 5mm oraz długość końcówki 3mm.
Artykuły współpracujące
KS-11323
Długość
42,3mm
Długość końcówki
3mm
Kształt końcówki ostrza
stożek wklęsły
Materiał styku
CuBe
Montaż
wtykowy
Pokrycie styku
złocony
Prąd znamionowy
5A
Producent
INGUN
Rezystancja styku maks.
100mΩ
Seria producenta
SKS-415
Siła ugięcia sprężyny
2,3N
Średnica końcówki
2,3mm
Temperatura pracy
-40...80°C
Typ akcesoriów pomiarowych
igła testowa
Ugięcie sprężyn maks.
5,2mm
Ugięcie sprężyn robocze
4,2mm
Właściwości akcesoriów pomiarowych
magnetyczne
Wysokość kołnierza
5mm
