Analizator jakości energii LUMEL ND45 1110M000

Indeks: T-ND45-1110P000

EAN: 5901769474161

Waga: 0.9 kg

Opinie: 0

LUMEL

Analizator jakości energii LUMEL ND45 1110M000

Name: Analizator jakości energii LUMEL ND45 1110M000
Brand: LUMEL
SKU: T-ND45-1110P000
Price: 7659.73 PLN
Availability: OutOfStock

7 659,73 zł - brutto

6 227,42 zł - netto

Opis

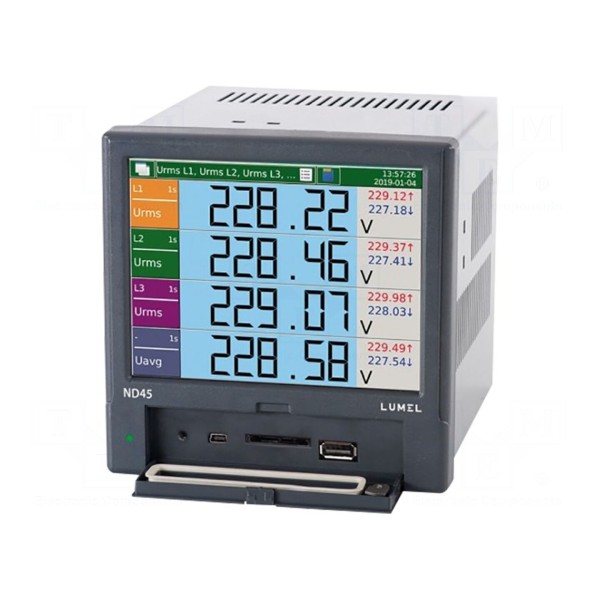

Analizator jakości energii LUMEL ND45

Pomiar parametrów sieci 3-fazowej z wyświetlaczem LCD TFT 5,6"

Analizator jakości energii ND45 to cyfrowe urządzenie montażowe przeznaczone do pracy w układach 3-fazowych 3- i 4-przewodowych. Przyrząd umożliwia szeroki zakres pomiarów, obejmujący napięcia i prądy AC, moce czynne, bierne i pozorne, częstotliwość, kąty fazowe oraz współczynnik mocy. Analiza parametrów sieci obejmuje także monitorowanie harmonicznych, interharmonicznych oraz THD. Urządzenie charakteryzuje się klasą dokładności S i obsługuje pomiary pośrednie z wykorzystaniem przekładników prądowych 1A lub 5A.

Konstrukcja urządzenia oparta jest na wyświetlaczu LCD TFT o przekątnej 5,6" i rozdzielczości 640x480 pikseli, zapewniającym czytelność danych pomiarowych. Miernik posiada wejścia dla czujników temperatury Pt100/Pt1000, osiem wyjść przekaźnikowych oraz interfejsy komunikacyjne Ethernet i RS485 obsługujące protokół Modbus. Zastosowany zegar RTC oraz slot na karty SD do 32GB umożliwiają archiwizację danych, a system alarmów pozwala na powiadamianie o przekroczeniu wartości granicznych poprzez e-mail.

Analizator przeznaczony jest do montażu panelowego o wymiarach 144x144x104mm, oferując od czoła stopień szczelności IP65. Urządzenie zasilane jest napięciem w zakresie 85...253V AC lub 90...300V DC. Funkcjonalność miernika rozszerzono o możliwość czterotaryfowego rozliczania energii oraz monitorowania do sześciu dodatkowych liczników z wyjściem impulsowym, co pozwala na pełną kontrolę zużycia energii w środowisku przemysłowym w temperaturze pracy od 0 do 50°C.

Cechy

Interfejs

Ethernet, RS485

Klasa dokładności

Klasa szczelności

IP65 (od czoła)

Montaż

na panel

Napięcie zasilania

85...253V AC, 90...300V DC

Napięcie znamionowe

57,7V, 100V

Pomiar

częstotliwości, energii, harmonicznych, interharmonicznych, kąta fazowego θ, mocy biernej, mocy czynnej, mocy pozornej, napięcia AC, prądu AC, rezystancji, temperatury, THD, współczynnika mocy

Prąd wejściowy

1A, 5A

Producent

LUMEL

Protokół komunikacyjny

Modbus

Rodzaj miernika

cyfrowy, montażowy

Rodzaj pomiaru

pośredni z przekładnikiem prądowym 1A, pośredni z przekładnikiem prądowym 5A

Rodzaj sieci

3-fazowa, 3-przewodowa, 4-przewodowa

Rodzaj użytego wyświetlacza

LCD TFT 5,6"

Rozdzielczość wyświetlacza

640x480

Seria producenta

ND45

Temperatura pracy

0...50°C

Typ miernika

analizator jakości energii

Wejście

Pt 100/Pt1000 x2

Właściwości przyrządów pomiarowych

alarmy naruszenia wartości granicznych przez e-mail, archiwizacja danych na karcie SD - pamięć do 32GB, czterotaryfowy, monitorowanie do 6 dodatkowych liczników energii z wyjściem impulsowym, zegar czasu rzeczywistego- RTC

Wyjście

przekaźnik x8

Wymiary (szer. x wys. x gł.)

144x144x104mm
