Analizator jakości energii LUMEL ND45 2110M000

Indeks: T-ND45-2110P000

EAN: 5901769474192

Waga: 0.9 kg

Opinie: 0

LUMEL

Analizator jakości energii LUMEL ND45 2110M000

Name: Analizator jakości energii LUMEL ND45 2110M000
Brand: LUMEL
SKU: T-ND45-2110P000
Price: 7659.73 PLN
Availability: OutOfStock

7 659,73 zł - brutto

6 227,42 zł - netto

Opis

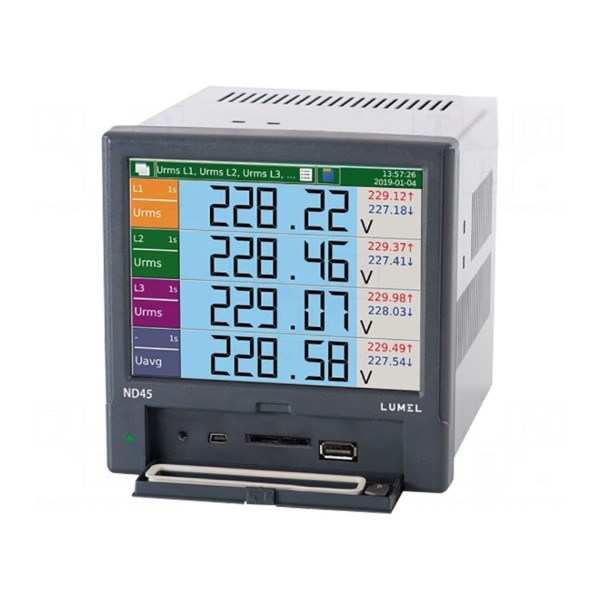

Analizator jakości energii LUMEL ND45 2110M000

Pomiar parametrów sieci 3-fazowej, LCD TFT 5,6", IP65

Analizator jakości energii LUMEL ND45 2110M000 to cyfrowe urządzenie montażowe przeznaczone do pracy w sieciach 3-fazowych 3- i 4-przewodowych. Przyrząd umożliwia pomiar szerokiego zakresu parametrów elektrycznych, w tym napięcia i prądu AC, mocy czynnej, biernej i pozornej, częstotliwości, współczynnika mocy oraz kąta fazowego. Urządzenie dokonuje również analizy harmonicznych, interharmonicznych oraz wartości THD. Pomiar prądu odbywa się w sposób pośredni przy użyciu przekładników prądowych 1A lub 5A.

Urządzenie wyposażono w kolorowy wyświetlacz LCD TFT o przekątnej 5,6 cala i rozdzielczości 640x480 pikseli. Funkcjonalność analizatora obejmuje archiwizację danych na karcie SD o pojemności do 32 GB, obsługę czterech taryf oraz zegar czasu rzeczywistego. System posiada osiem wyjść przekaźnikowych, dwa wejścia dla czujników Pt100/Pt1000 oraz interfejsy komunikacyjne Ethernet i RS485 z obsługą protokołu Modbus. Alarmy naruszenia wartości granicznych mogą być wysyłane drogą mailową.

Konstrukcja urządzenia przystosowana jest do montażu panelowego o wymiarach 144x144x104 mm, a stopień ochrony od strony czołowej wynosi IP65. Analizator pracuje przy napięciu znamionowym 0,23 kV lub 0,4 kV. Zasilanie przyrządu mieści się w zakresie 85...253 V AC lub 90...300 V DC, przy zachowaniu temperatury pracy od 0 do 50°C. Urządzenie pozwala na monitorowanie do sześciu dodatkowych liczników energii wyposażonych w wyjście impulsowe.

Cechy

Interfejs

Ethernet, RS485

Klasa dokładności

Klasa szczelności

IP65 (od czoła)

Montaż

na panel

Napięcie zasilania

85...253V AC, 90...300V DC

Napięcie znamionowe

0,23kV, 0,4kV

Pomiar

częstotliwości, energii, harmonicznych, interharmonicznych, kąta fazowego θ, mocy biernej, mocy czynnej, mocy pozornej, napięcia AC, prądu AC, rezystancji, temperatury, THD, współczynnika mocy

Prąd wejściowy

1A, 5A

Producent

LUMEL

Protokół komunikacyjny

Modbus

Rodzaj miernika

cyfrowy, montażowy

Rodzaj pomiaru

pośredni z przekładnikiem prądowym 1A, pośredni z przekładnikiem prądowym 5A

Rodzaj sieci

3-fazowa, 3-przewodowa, 4-przewodowa

Rodzaj użytego wyświetlacza

LCD TFT 5,6"

Rozdzielczość wyświetlacza

640x480

Seria producenta

ND45

Temperatura pracy

0...50°C

Typ miernika

analizator jakości energii

Wejście

Pt 100/Pt1000 x2

Właściwości przyrządów pomiarowych

alarmy naruszenia wartości granicznych przez e-mail, archiwizacja danych na karcie SD - pamięć do 32GB, czterotaryfowy, monitorowanie do 6 dodatkowych liczników energii z wyjściem impulsowym, zegar czasu rzeczywistego- RTC

Wyjście

przekaźnik x8

Wymiary (szer. x wys. x gł.)

144x144x104mm
