Analizator jakości energii LUMEL ND45 2211M000

Indeks: T-ND45-2211P000

EAN: 5901769474215

Waga: 0.9 kg

Opinie: 0

LUMEL

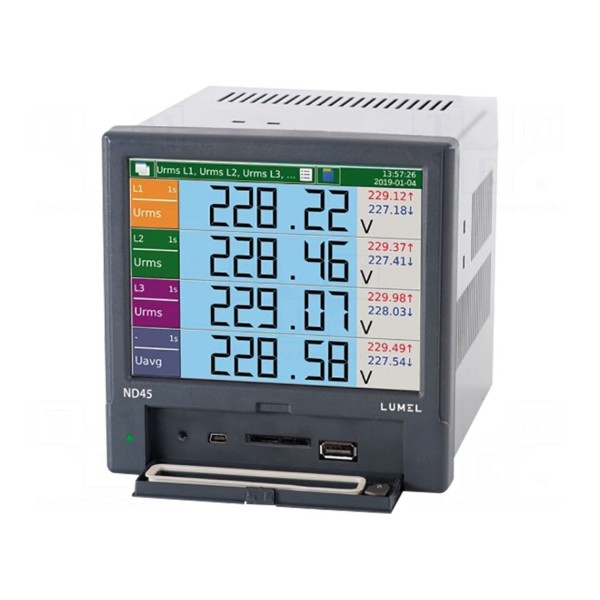

Analizator jakości energii LUMEL ND45 2211M000

Name: Analizator jakości energii LUMEL ND45 2211M000
Brand: LUMEL
SKU: T-ND45-2211P000
Price: 13255.43 PLN
Availability: OutOfStock

13 255,43 zł - brutto

10 776,77 zł - netto

Opis

Analizator jakości energii LUMEL ND45

Pomiar parametrów sieci 3-fazowej, wyświetlacz LCD TFT 5,6"

Analizator jakości energii LUMEL ND45 to cyfrowy miernik montażowy przeznaczony do instalacji na panelu. Urządzenie obsługuje sieci 3-fazowe, 3-przewodowe oraz 4-przewodowe przy napięciach znamionowych 0,23 kV i 0,4 kV. Pomiar realizowany jest pośrednio przy wykorzystaniu przekładników prądowych 1 A lub 5 A. Miernik pozwala na monitorowanie szerokiego zakresu parametrów, w tym napięcia i prądu AC, mocy czynnej, biernej i pozornej, częstotliwości, współczynnika mocy, THD, energii, harmonicznych, interharmonicznych, temperatury, rezystancji oraz kąta fazowego.

Przyrząd wyposażony jest w kolorowy wyświetlacz LCD TFT o przekątnej 5,6 cala i rozdzielczości 640x480 pikseli. Klasa szczelności od strony czołowej wynosi IP65, a wymiary obudowy to 144x144x104 mm. Urządzenie pracuje w zakresie temperatur od 0 do 50°C i zasilane jest napięciem 85...253 V AC lub 90...300 V DC. Za komunikację odpowiadają interfejsy Ethernet oraz RS485 z obsługą protokołu Modbus.

Analizator oferuje rozbudowane funkcje diagnostyczne, takie jak archiwizacja danych na karcie SD o pojemności do 32 GB, zegar czasu rzeczywistego (RTC) oraz system alarmów naruszenia wartości granicznych przesyłanych przez e-mail. Urządzenie posiada cztery wyjścia przekaźnikowe, sześć wejść binarnych oraz dwa wejścia dla czujników Pt100/Pt1000. System umożliwia pracę w trybie czterotaryfowym oraz monitorowanie do 6 dodatkowych liczników energii z wyjściem impulsowym. Klasa dokładności miernika to A/S.

Cechy

Interfejs

Ethernet, RS485

Klasa dokładności

A/S

Klasa szczelności

IP65 (od czoła)

Montaż

na panel

Napięcie zasilania

85...253V AC, 90...300V DC

Napięcie znamionowe

0,23kV, 0,4kV

Pomiar

częstotliwości, energii, harmonicznych, interharmonicznych, kąta fazowego θ, mocy biernej, mocy czynnej, mocy pozornej, napięcia AC, prądu AC, rezystancji, temperatury, THD, współczynnika mocy

Prąd wejściowy

1A, 5A

Producent

LUMEL

Protokół komunikacyjny

Modbus

Rodzaj miernika

cyfrowy, montażowy

Rodzaj pomiaru

pośredni z przekładnikiem prądowym 1A, pośredni z przekładnikiem prądowym 5A

Rodzaj sieci

3-fazowa, 3-przewodowa, 4-przewodowa

Rodzaj użytego wyświetlacza

LCD TFT 5,6"

Rozdzielczość wyświetlacza

640x480

Seria producenta

ND45

Temperatura pracy

0...50°C

Typ miernika

analizator jakości energii

Wejście

Pt 100/Pt1000 x2, wejście binarne x6

Właściwości przyrządów pomiarowych

alarmy naruszenia wartości granicznych przez e-mail, archiwizacja danych na karcie SD - pamięć do 32GB, czterotaryfowy, monitorowanie do 6 dodatkowych liczników energii z wyjściem impulsowym, zegar czasu rzeczywistego- RTC

Wyjście

przekaźnik x4

Wymiary (szer. x wys. x gł.)

144x144x104mm
