Analizator impedancji MICROTEST 6632-01
Analizator impedancji MICROTEST 6632-01
Pomiar impedancji z dokładnością ±0,08%, pasmo 10Hz–1MHz

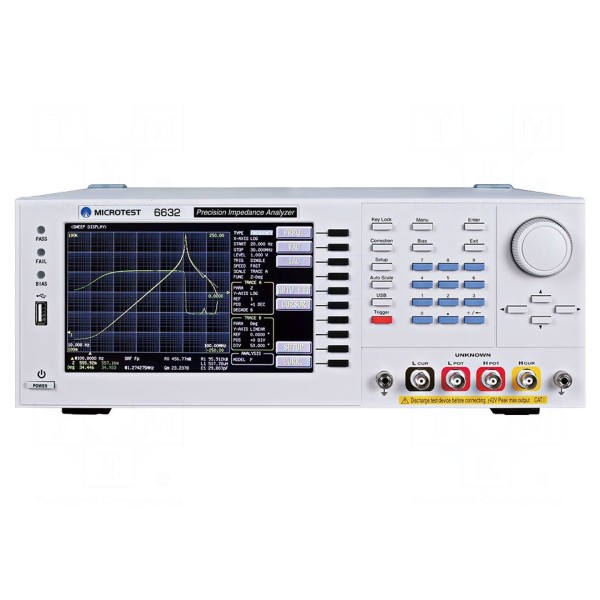

Analizator impedancji MICROTEST 6632-01 to urządzenie laboratoryjne przeznaczone do precyzyjnego pomiaru parametrów elektrycznych komponentów, w tym impedancji, indukcyjności, rezystancji szeregowej zastępczej (ESR), dobroci Q oraz współczynnika stratności D. Przyrząd obsługuje częstotliwości pomiarowe w zakresie od 10Hz do 1MHz, oferując czas pomiaru poniżej 0,003s. Urządzenie umożliwia wyświetlanie do czterech parametrów komponentu jednocześnie na ekranie LCD TFT 7 cali o rozdzielczości 800x480 pikseli i rozdzielczości pomiarowej 6 cyfr.
Konstrukcja analizatora uwzględnia szereg funkcji wspomagających procesy testowe, takich jak automatyczna kontrola poziomu sygnału (ALC), funkcja komparatora BIN oraz automatyczna klasyfikacja komponentów. Użytkownik ma możliwość pracy przy poziomie napięcia sygnału testowego od 10mV do 2Vrms oraz prądu w zakresie 200μA do 20mArms. Przyrząd został wyposażony w wbudowany DC bias ±12V, funkcję korekcji obwodu otwartego, zwarciowego i obciążeniowego oraz kompensację przewodu o długościach 0, 0,5, 1 lub 2m. Impedancja wyjściowa urządzenia wynosi 25Ω lub 100Ω.

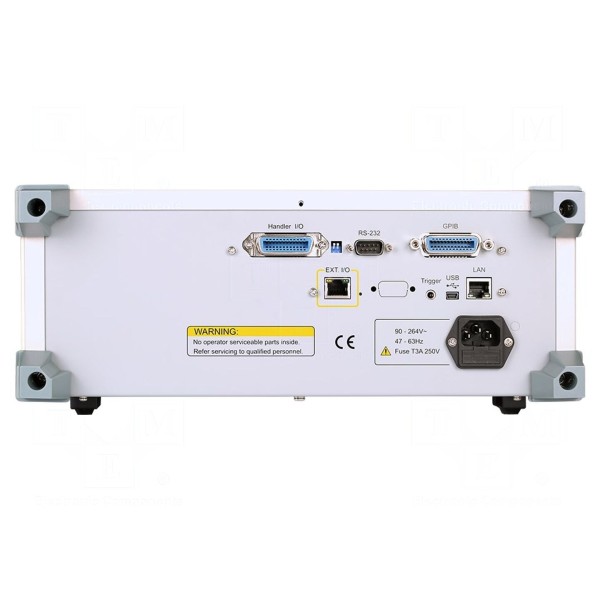

Urządzenie posiada szeroki wachlarz interfejsów komunikacyjnych: GPIB, HANDLER I/O, LAN, RS232 oraz porty USB typu Device i Host. W pamięci wewnętrznej można zapisać do 50 zestawów konfiguracji ustawień. Obudowa o wymiarach 336x147x340mm przystosowana jest do pracy w temperaturze od 10°C do 40°C przy zasilaniu 100–240V. W zestawie: kabel zasilający, przystawka pomiarowa FX-000C19.
