Analizator impedancji MICROTEST 6632-03
Analizator impedancji MICROTEST 6632-03
Pomiar impedancji, częstotliwość 10Hz–3MHz, dokładność ±0,08%

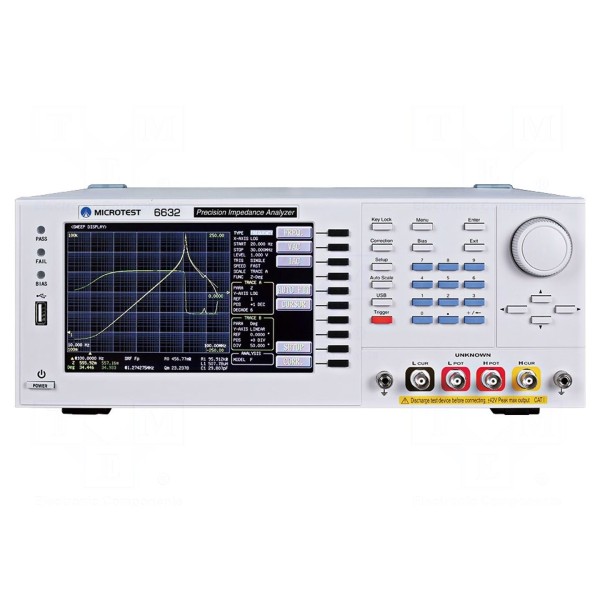

Analizator impedancji MICROTEST 6632-03 to przyrząd pomiarowy obsługujący zakres częstotliwości od 10Hz do 3MHz. Urządzenie umożliwia pomiar wielu parametrów, w tym admitancji, DCR, dobroci Q, impedancji, indukcyjności, kąta fazowego θ, konduktancji, przenikalności magnetycznej, reaktancji, ESR, susceptancji, współczynnika stratności D oraz względnej przenikalności elektrycznej. Wyniki prezentowane są na 7-calowym wyświetlaczu LCD TFT o rozdzielczości 800x480 pikseli, z rozdzielczością do 6 cyfr, umożliwiając jednoczesne wyświetlanie do 4 parametrów komponentu.
Przyrząd charakteryzuje się czasem pomiaru poniżej 0,003s oraz dokładnością pomiaru na poziomie ±0,08%. Wyposażony jest w liczne funkcje, takie jak automatyczna kontrola poziomu sygnału (ALC), automatyczna klasyfikacja komponentów, funkcja komparatora BIN oraz możliwość korekcji obwodu otwartego, zwarciowego lub obciążeniowego. Impedancja wyjściowa urządzenia wynosi 25Ω lub 100Ω, a wbudowany DC bias oferuje zakres ±12V. Poziom sygnału testowego jest regulowany w zakresie napięcia 10mV-2Vrms oraz prądu 200μA-20mArms.

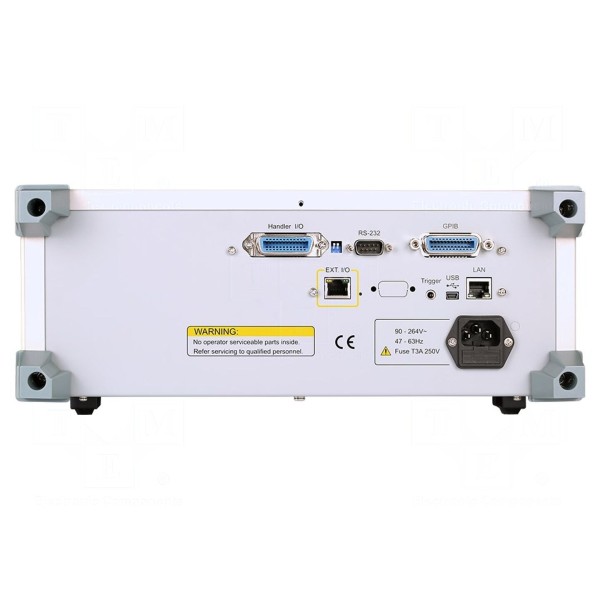

Urządzenie posiada pamięć 50 zestawów ustawień oraz szeroki wachlarz interfejsów komunikacyjnych: GPIB, HANDLER I/O, LAN, RS232 oraz porty USB. Wymiary obudowy to 336x147x340mm, a zasilanie odbywa się przy napięciu 100-240V i częstotliwości 50/60Hz. W zestawie: kabel zasilający, przystawka pomiarowa FX-000C19.
