Analizator impedancji MICROTEST 6632-03S
Analizator impedancji MICROTEST 6632-03S
Pomiar impedancji w paśmie 10Hz–3MHz z dokładnością ±0,08%
Analizator impedancji 6632-03S umożliwia pomiar szerokiego zakresu parametrów, w tym impedancji, admitancji, indukcyjności, rezystancji szeregowej zastępczej (ESR), dobroci Q, współczynnika stratności D oraz kąta fazowego θ. Urządzenie pracuje w zakresie częstotliwości pomiarowej od 10Hz do 3MHz, oferując dokładność pomiaru na poziomie ±0,08% oraz czas pomiaru poniżej 0,003s. Sygnał testowy charakteryzuje się poziomem napięcia w zakresie 10mV–2Vrms oraz prądem 200μA–20mArms, przy impedancji wyjściowej 25Ω lub 100Ω. Przyrząd posiada wbudowany moduł DC bias ±12 V.

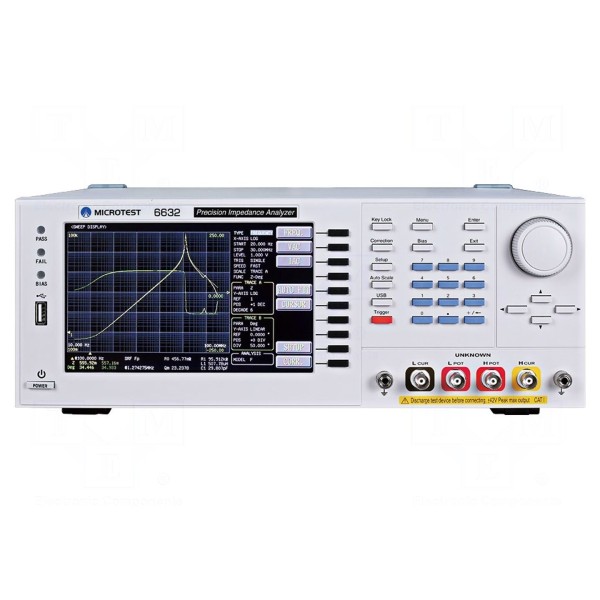

Obsługa urządzenia odbywa się za pomocą wyświetlacza LCD TFT 7" o rozdzielczości 800x480 pikseli, który pozwala na jednoczesne wyświetlanie do 4 parametrów komponentu z rozdzielczością 6 cyfr. Analizator wyposażono w zaawansowane funkcje, takie jak automatyczna kontrola poziomu sygnału (ALC), klasyfikacja komponentów, funkcja komparatora BIN oraz analiza układów zastępczych. Pamięć wewnętrzna umożliwia zapisanie 50 zestawów ustawień, a system wspiera kompensację przewodów oraz korekcję obwodu otwartego, zwarciowego i obciążeniowego.

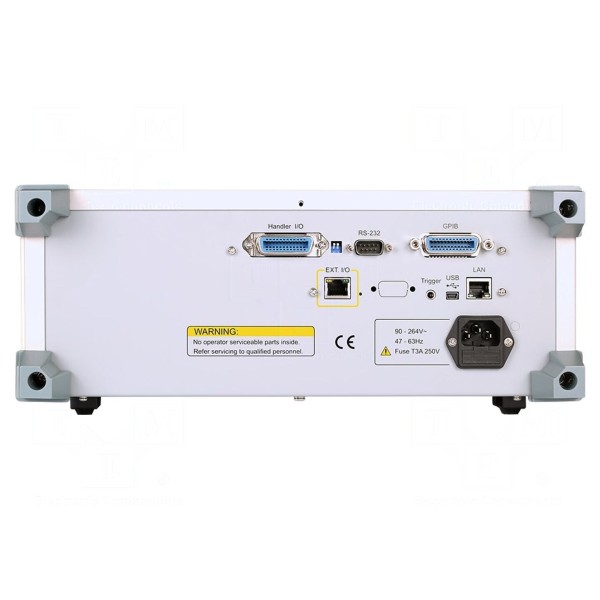

Interfejs komunikacyjny obejmuje złącza GPIB, LAN, RS232, USB Device, USB Host oraz HANDLER I/O. Urządzenie zasilane jest napięciem z zakresu 100–240V przy częstotliwości 50/60Hz i pracuje w temperaturze od 10°C do 40°C. Wymiary obudowy wynoszą 336x147x340mm. W zestawie: kabel zasilający, przystawka pomiarowa FX-000C19.
