Analizator impedancji MICROTEST 6632-05
Analizator impedancji MICROTEST 6632-05
Pomiar impedancji z częstotliwością 10Hz–5MHz, dokładność ±0,08%

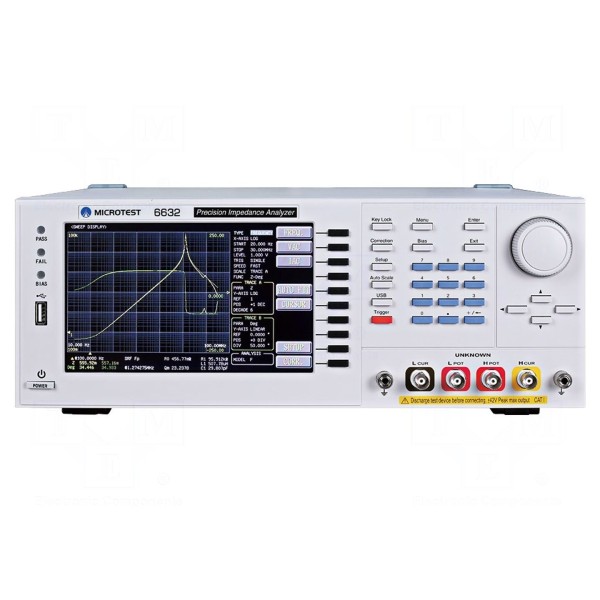

Analizator impedancji MICROTEST 6632-05 służy do precyzyjnych pomiarów parametrów komponentów elektronicznych, takich jak indukcyjność, rezystancja szeregowa zastępcza (ESR), admitancja, dobroć Q, kąt fazowy, konduktancja, reaktancja czy przenikalność magnetyczna i elektryczna. Urządzenie pracuje w zakresie częstotliwości od 10Hz do 5MHz, oferując czas pomiaru poniżej 0,003s oraz dokładność na poziomie ±0,08%. Wyniki prezentowane są na 7-calowym wyświetlaczu LCD TFT o rozdzielczości 800x480 pikseli, który pozwala na jednoczesne wyświetlanie do czterech parametrów komponentu z rozdzielczością 6 cyfr.
Przyrząd wyposażono w szereg funkcji wspierających diagnostykę, w tym automatyczną kontrolę poziomu sygnału (ALC), funkcję komparatora BIN do klasyfikacji komponentów, a także zaawansowaną korekcję obwodu otwartego, zwarciowego i obciążeniowego. System umożliwia regulację poziomu napięcia sygnału testowego w zakresie 10mV–2Vrms oraz prądu w zakresie 200μA–20mArms, z wbudowanym źródłem DC bias ±12V. Kompensacja przewodów jest dostępna dla długości 0, 0,5, 1 oraz 2 metrów, a impedancja wyjściowa wynosi 25Ω lub 100Ω.

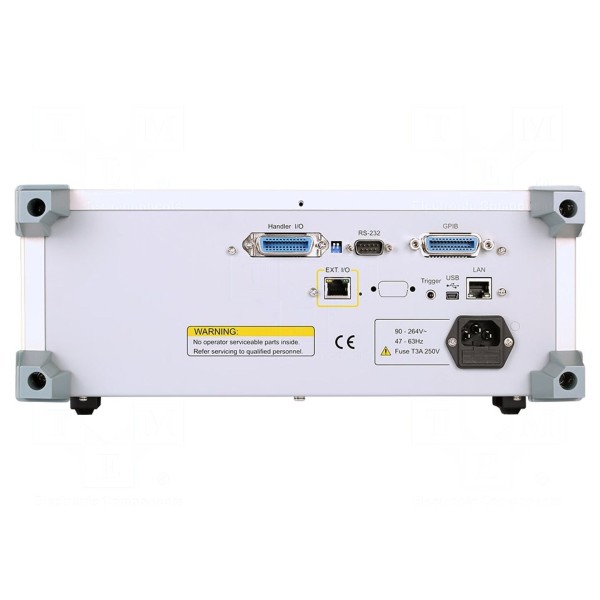

Interfejs urządzenia obejmuje szeroki zestaw portów komunikacyjnych, w tym GPIB, LAN, RS232, USB Device, USB Host oraz Handler I/O. Pamięć wewnętrzna pozwala na zachowanie 50 zestawów ustawień. Analizator jest zasilany napięciem 100–240V AC (50/60Hz) i jest przystosowany do pracy w temperaturze od 10°C do 40°C. Wymiary obudowy to 336x147x340mm. W zestawie: kabel zasilający, przystawka pomiarowa FX-000C19.
