Analizator impedancji MICROTEST 6632-05S
Pomiar impedancji w zakresie 10Hz–5MHz, dokładność ±0,08%

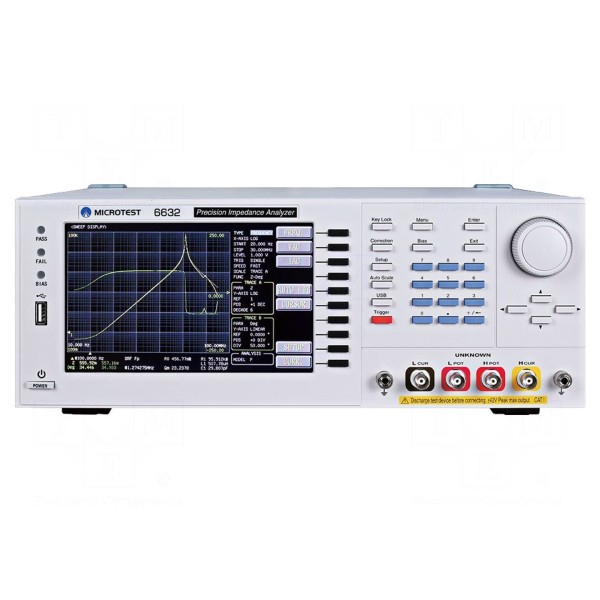

Analizator impedancji 6632-05S to przyrząd pomiarowy zaprojektowany do szerokiego zakresu analiz parametrów komponentów, pracujący w paśmie częstotliwości od 10Hz do 5MHz. Urządzenie pozwala na pomiar admitancji, DCR, dobroci Q, impedancji, indukcyjności, kąta fazowego θ, konduktancji, przenikalności magnetycznej, reaktancji, rezystancji szeregowej zastępczej (ESR), susceptancji, współczynnika stratności D oraz względnej przenikalności elektrycznej. Wyniki prezentowane są na 7-calowym wyświetlaczu LCD TFT o rozdzielczości 800x480 pikseli, który umożliwia podgląd do 4 parametrów jednocześnie z rozdzielczością 6 cyfr.
Konstrukcja urządzenia zapewnia czas pomiaru poniżej 0,003s przy dokładności pomiaru wynoszącej ±0,08%. Analizator wyposażono w funkcję automatycznej kontroli poziomu sygnału (ALC), wbudowany układ DC bias ±12 V, funkcje komparatora BIN oraz możliwość korekcji obwodu otwartego, zwarciowego i obciążeniowego. Impedancja wyjściowa urządzenia wynosi 25Ω lub 100Ω, a sygnał testowy charakteryzuje się poziomem napięcia w zakresie 10mV–2Vrms oraz prądem od 200μA do 20mArms.

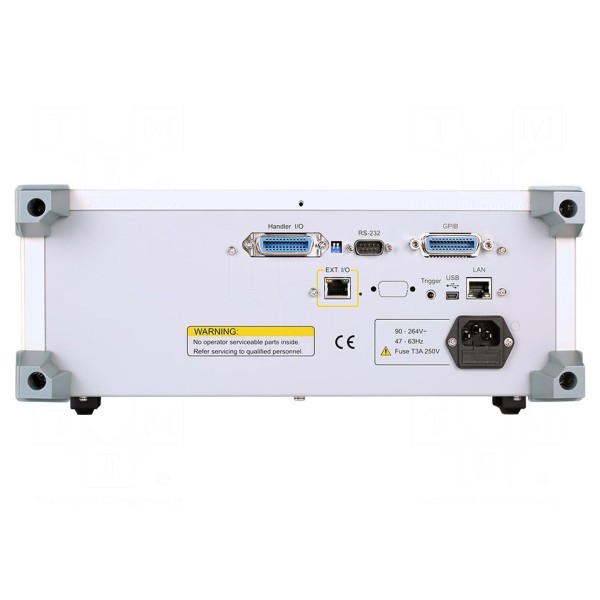

Wymiary urządzenia wynoszą 336x147x340mm, a zasilanie odbywa się w szerokim zakresie napięć 100–240V AC przy częstotliwości 50/60Hz. Wśród dostępnych interfejsów komunikacyjnych znajdują się GPIB, LAN, RS232, USB device, USB Host oraz HANDLER I/O. W zestawie: kabel zasilający, przystawka pomiarowa FX-000C19.
