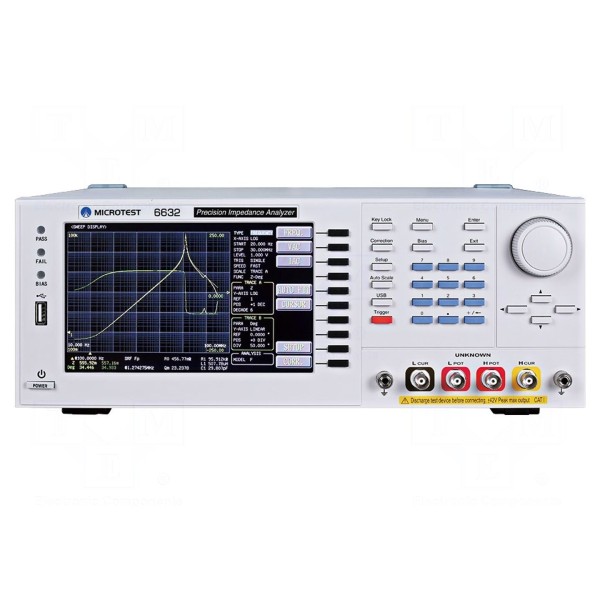

Analizator impedancji MICROTEST 6632-10S
Analizator impedancji MICROTEST 6632-10S
Pomiar impedancji w paśmie 10Hz–10MHz z dokładnością ±0,08%
Analizator impedancji MICROTEST 6632-10S umożliwia precyzyjny pomiar parametrów takich jak impedancja, admitancja, indukcyjność, rezystancja szeregowa zastępcza (ESR), dobroć Q oraz kąt fazowy θ. Urządzenie pracuje w szerokim zakresie częstotliwości pomiarowej od 10Hz do 10MHz, zapewniając dokładność pomiaru na poziomie ±0,08%. Czas pomiaru wynosi mniej niż 0,003s, co pozwala na szybką weryfikację komponentów.
Przyrząd wyposażono w 7-calowy wyświetlacz LCD TFT o rozdzielczości 800x480 pikseli, prezentujący wyniki z 6-cyfrową rozdzielczością i umożliwiający podgląd do czterech parametrów jednocześnie. Funkcjonalność urządzenia obejmuje wbudowany DC bias ±12 V, automatyczną kontrolę poziomu sygnału (ALC), funkcję komparatora BIN oraz korekcję obwodu otwartego, zwarciowego i obciążeniowego. Impedancja wyjściowa urządzenia wynosi 25Ω lub 100Ω.

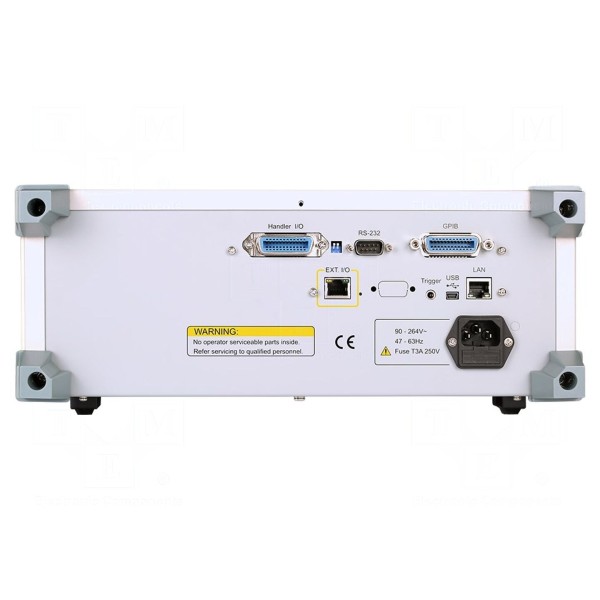

Komunikację z systemami zewnętrznymi zapewniają liczne interfejsy: GPIB, HANDLER I/O, LAN, RS232 oraz porty USB typu Device i Host. Urządzenie zasilane jest napięciem w zakresie 100–240V przy częstotliwości 50/60Hz i pracuje w temperaturze od 10 do 40°C. Kompaktowa obudowa o wymiarach 336x147x340mm ułatwia integrację w stanowiskach testowych. W zestawie: kabel zasilający, przystawka pomiarowa FX-000C19.
