Analizator impedancji MICROTEST 6632-20
Analizator impedancji MICROTEST 6632-20
Pomiar impedancji, częstotliwość 10Hz–20MHz, dokładność ±0,08%

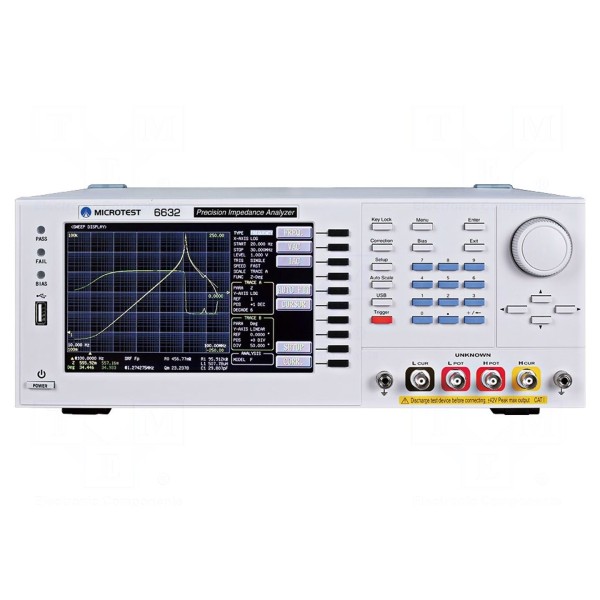

Analizator impedancji MICROTEST 6632-20 umożliwia precyzyjne pomiary szerokiego zakresu parametrów, takich jak impedancja, admitancja, DCR, indukcyjność, rezystancja szeregowa zastępcza (ESR), dobroć Q oraz współczynnik stratności D. Urządzenie obsługuje częstotliwości pomiarowe w zakresie od 10Hz do 20MHz przy deklarowanej dokładności pomiaru na poziomie ±0,08%. Wyniki prezentowane są na 7-calowym wyświetlaczu LCD TFT o rozdzielczości 800x480 pikseli, zapewniającym odczyt do 6 cyfr oraz wyświetlanie do czterech parametrów jednocześnie.
Przyrząd wyposażono w zaawansowane funkcje wspomagające pracę, w tym automatyczną kontrolę poziomu sygnału (ALC), funkcję komparatora BIN oraz automatyczną klasyfikację komponentów. Użytkownik może korzystać z wbudowanego napięcia polaryzacji DC bias ±12V, a także funkcji korekcji obwodu otwartego, zwarciowego lub obciążeniowego. Szybkość pomiaru wynosi poniżej 0,003s, co pozwala na sprawne prowadzenie testów w warunkach laboratoryjnych lub produkcyjnych.

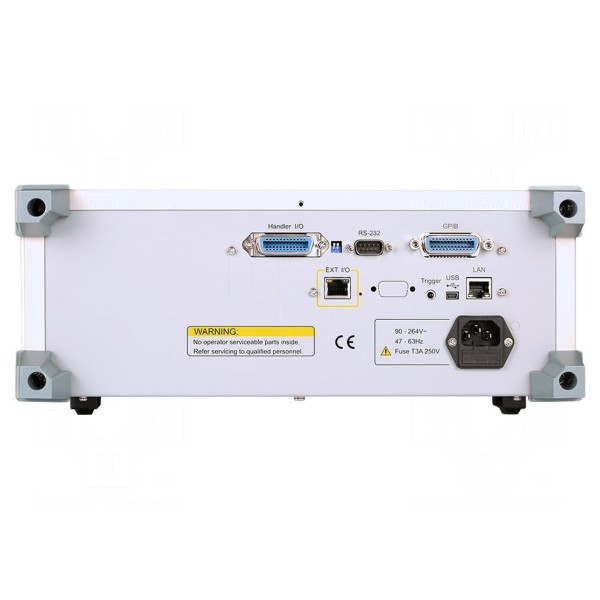

Urządzenie posiada złącza komunikacyjne GPIB, LAN, RS232 oraz USB (Host i Device), a także Handler I/O, co ułatwia integrację z systemami zewnętrznymi. Zasilanie odbywa się w zakresie napięć 100–240V AC przy częstotliwości 50/60Hz. Fizyczne wymiary urządzenia to 336x147x340mm, przy zalecanym zakresie temperatury pracy od 10°C do 40°C. W zestawie znajdują się: kabel zasilający oraz przystawka pomiarowa FX-000C19.
