Analizator impedancji MICROTEST 6632-20S
Analizator impedancji MICROTEST 6632-20S
Pomiar impedancji z częstotliwością 10Hz–20MHz i dokładnością ±0,08%

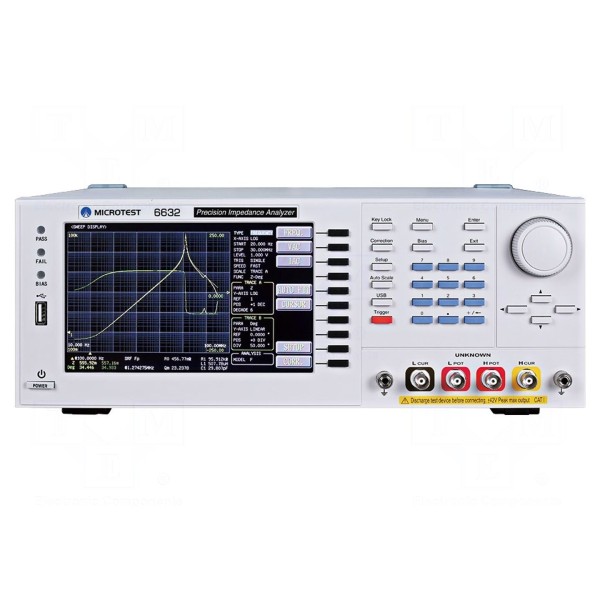

Analizator impedancji 6632-20S służy do wieloparametrowych pomiarów elementów elektronicznych, obejmujących m.in. impedancję, indukcyjność, rezystancję szeregową zastępczą (ESR), admitancję, dobroć Q oraz kąt fazowy. Urządzenie pracuje w szerokim zakresie częstotliwości od 10Hz do 20MHz przy czasie pomiaru poniżej 0,003s. Dokładność pomiarowa przyrządu wynosi ±0,08%, co zapewnia precyzyjne odczyty prezentowane na 6-cyfrowym wyświetlaczu LCD TFT o przekątnej 7" i rozdzielczości 800x480 pikseli.
Urządzenie wyposażono w szereg funkcji wspierających diagnostykę i kontrolę jakości, w tym funkcję komparatora BIN, automatyczną klasyfikację komponentów oraz analizę układów zastępczych. Posiada wbudowany układ DC bias ±12V oraz możliwość regulacji poziomu sygnału testowego napięcia (10mV–2Vrms) i prądu (200μA–20mArms). Dzięki zastosowaniu funkcji ALC, analizator utrzymuje automatyczną kontrolę poziomu sygnału pomiarowego, umożliwiając jednocześnie kompensację przewodu oraz korekcję obwodów otwartych, zwarciowych i obciążeniowych.

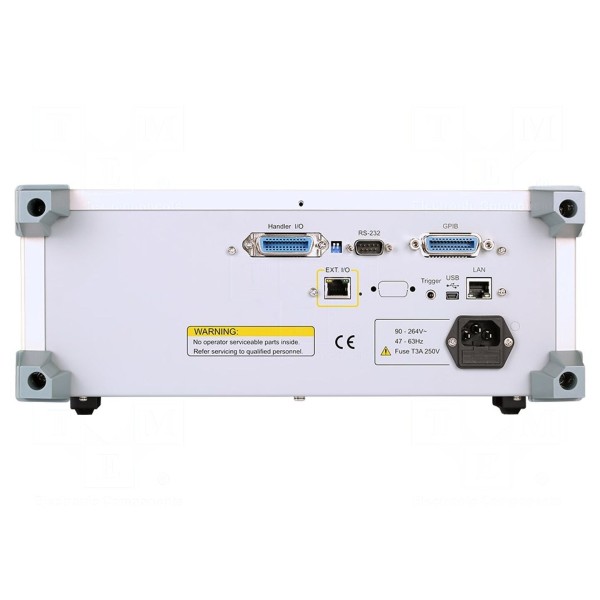

Konstrukcja o wymiarach 336x147x340mm wspiera komunikację poprzez liczne interfejsy: GPIB, HANDLER I/O, LAN, RS232 oraz porty USB (Host i Device). Przyrząd obsługuje pamięć 50 zestawów ustawień oraz pozwala na wyświetlanie do 4 parametrów komponentu jednocześnie. Zasilanie urządzenia odbywa się w zakresie 100–240V AC przy częstotliwości 50/60Hz, a praca jest możliwa w temperaturze od 10°C do 40°C. W zestawie: kabel zasilający, przystawka pomiarowa FX-000C19.
