Analizator impedancji MICROTEST 6632-30S
Analizator impedancji MICROTEST 6632-30S
Pomiar impedancji w zakresie 10Hz–30MHz, dokładność ±0,08%
Analizator impedancji MICROTEST 6632-30S umożliwia pomiar szerokiego spektrum parametrów komponentów, w tym indukcyjności, rezystancji szeregowej zastępczej (ESR), dobroci Q, współczynnika stratności D, admitancji, konduktancji, reaktancji, susceptancji, kąta fazowego θ oraz przenikalności magnetycznej i elektrycznej. Urządzenie obsługuje pasmo częstotliwości pomiarowej od 10Hz do 30MHz z dokładnością podstawową na poziomie ±0,08%. Czas pojedynczego pomiaru wynosi poniżej 0,003s, co pozwala na szybką weryfikację elementów.

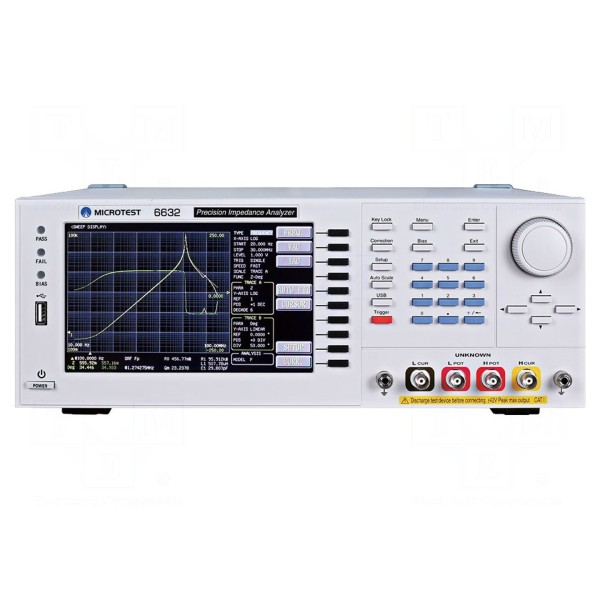

Przyrząd wyposażony jest w wyświetlacz LCD TFT o przekątnej 7 cali i rozdzielczości 800x480 pikseli, oferujący czytelność do 6 cyfr oraz możliwość prezentacji do 4 parametrów jednocześnie. Funkcjonalność urządzenia obejmuje funkcję ALC (automatyczna kontrola poziomu sygnału), komparator BIN do klasyfikacji komponentów, analizę układów zastępczych oraz wbudowane źródło DC bias ±12V. Poziom napięcia sygnału testowego jest regulowany w zakresie 10mV–2Vrms, a prądu w zakresie 200μA–20mArms, przy impedancji wyjściowej 25Ω lub 100Ω.

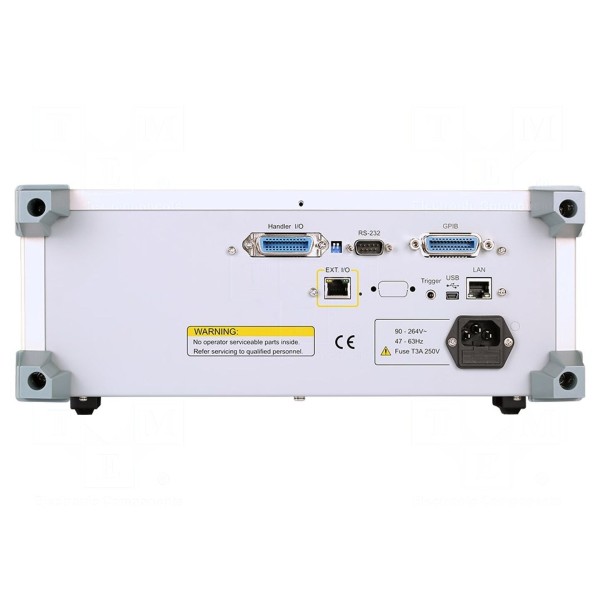

Urządzenie posiada rozbudowany zestaw interfejsów komunikacyjnych: GPIB, LAN, RS232, USB Device, USB Host oraz HANDLER I/O. Wymiary obudowy wynoszą 336x147x340mm. Analizator pracuje zasilany napięciem w zakresie 100–240V przy częstotliwości 50/60Hz w temperaturze otoczenia od 10°C do 40°C. W pamięci wewnętrznej można zapisać do 50 zestawów ustawień. W zestawie: kabel zasilający, przystawka pomiarowa FX-000C19.
