Analizator impedancji MICROTEST 6632-50

Analizator impedancji MICROTEST 6632-50

Pomiar impedancji z częstotliwością 10Hz–50MHz, dokładność ±0,08%

Analizator impedancji MICROTEST 6632-50 to urządzenie przeznaczone do szerokiego zakresu pomiarów, obejmującego impedancję, admitancję, indukcyjność, reaktancję, rezystancję szeregową zastępczą (ESR), dobroć Q, współczynnik stratności D, kąt fazowy θ, konduktancję, susceptancję oraz przenikalność elektryczną i magnetyczną. Przyrząd pracuje w paśmie częstotliwości od 10Hz do 50MHz z dokładnością pomiaru wynoszącą ±0,08%. Czas pojedynczego pomiaru wynosi poniżej 0,003s, co pozwala na sprawne działanie w środowiskach laboratoryjnych i produkcyjnych.

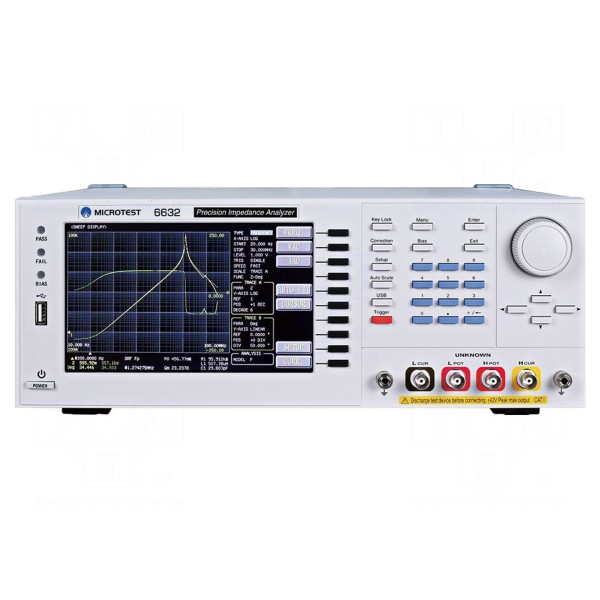

Urządzenie wyposażono w kolorowy wyświetlacz LCD TFT 7 cali o rozdzielczości 800x480 pikseli, który prezentuje do 6 cyfr oraz umożliwia jednoczesne wyświetlanie do 4 parametrów komponentu. System obsługuje automatyczną kontrolę poziomu sygnału (ALC), funkcję komparatora BIN oraz automatyczną klasyfikację komponentów. Posiada wbudowany układ DC bias ±12 V, pamięć 50 zestawów ustawień oraz funkcje korekcji obwodu (otwartego, zwarciowego, obciążeniowego) z kompensacją przewodu dla różnych długości.

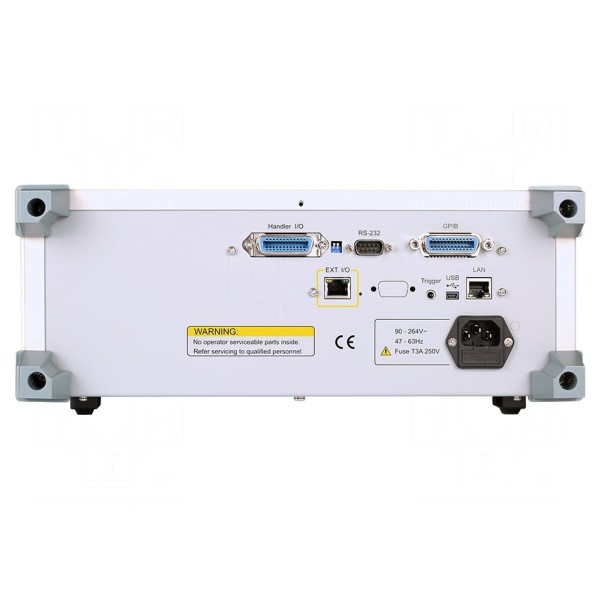

Komunikację zewnętrzną zapewniają interfejsy GPIB, LAN, RS232, USB Device, USB Host oraz HANDLER I/O. Analizator charakteryzuje się impedancją wyjściową 25Ω lub 100Ω oraz obsługuje poziom napięcia sygnału testowego 10mV-2Vrms i prądu 200μA-20mArms. Zasilanie urządzenia odbywa się w zakresie 100–240V AC przy częstotliwości 50/60Hz. Wymiary obudowy wynoszą 336x147x340mm, a zakres temperatury pracy mieści się w przedziale 10–40°C.

W zestawie: kabel zasilający, przystawka pomiarowa FX-000C19.
