Analizator impedancji MICROTEST 6632-50S
Analizator impedancji MICROTEST 6632-50S
Pomiar impedancji z częstotliwością 10Hz–50MHz, dokładność ±0,08%
Analizator impedancji 6632-50S umożliwia pomiar szeregu parametrów, w tym impedancji, indukcyjności, rezystancji szeregowej zastępczej (ESR), dobroci Q, kąta fazowego θ, admitancji, konduktancji, susceptancji, DCR oraz współczynnika stratności D. Urządzenie pozwala również na wyznaczanie przenikalności magnetycznej oraz względnej przenikalności elektrycznej. Przyrząd pracuje w szerokim zakresie częstotliwości pomiarowej od 10Hz do 50MHz przy czasie pomiaru poniżej 0,003s i dokładności podstawowej ±0,08%.

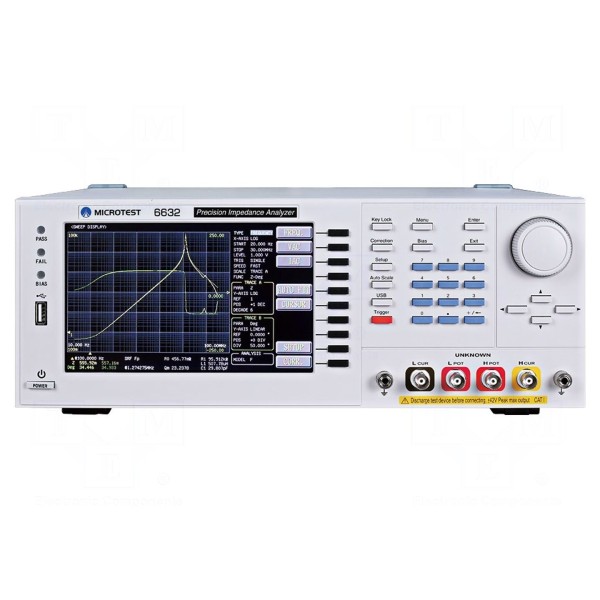

Urządzenie wyposażono w wyświetlacz LCD TFT 7 cali o rozdzielczości 800x480 pikseli, zdolny do prezentacji do 4 parametrów komponentu jednocześnie z 6-cyfrową precyzją. Funkcjonalność miernika obejmuje automatyczną kontrolę poziomu sygnału ALC, funkcję komparatora BIN, analizę układów zastępczych oraz korekcję obwodu otwartego, zwarciowego i obciążeniowego. Wbudowany układ DC bias umożliwia pracę z napięciem ±12V, a impedancja wyjściowa jest przełączalna między 25Ω a 100Ω.

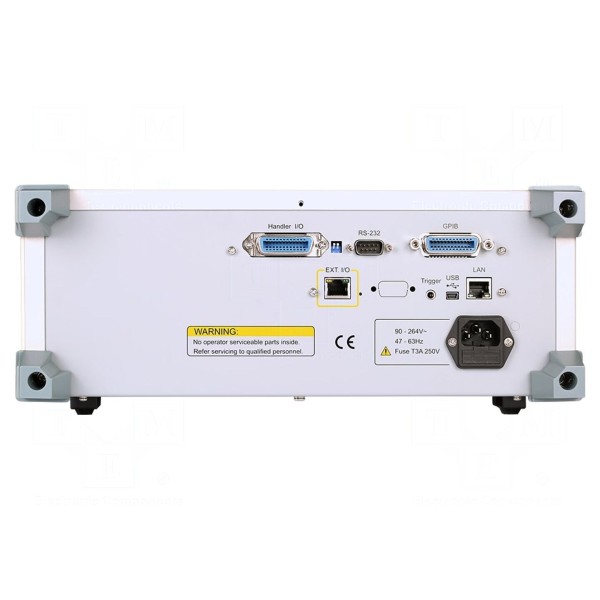

Interfejsy komunikacyjne obejmują złącza GPIB, LAN, RS232, USB Device, USB Host oraz HANDLER I/O, co wspiera integrację w systemach testowych. Zasilanie przyrządu realizowane jest w zakresie napięć 100–240V przy częstotliwości 50/60Hz, w warunkach otoczenia od 10 do 40°C. Wymiary fizyczne urządzenia wynoszą 336x147x340mm. W zestawie: kabel zasilający, przystawka pomiarowa FX-000C19.
