Mostek RLC MICROTEST 6630-01
Pomiar impedancji z dokładnością ±0,05%, częstotliwość do 1MHz
Mostek RLC 6630-01 to urządzenie przeznaczone do precyzyjnych pomiarów parametrów komponentów elektronicznych, takich jak impedancja, indukcyjność, pojemność, rezystancja, dobroć Q, współczynnik stratności D, ESR, reaktancja czy konduktancja. Miernik charakteryzuje się bardzo krótkim czasem pomiaru poniżej 3 ms oraz dokładnością bazową na poziomie ±0,05%. Urządzenie pracuje w zakresie częstotliwości pomiarowej od 10 Hz do 1 MHz przy zmiennych poziomach sygnału testowego napięcia (10 mV–2 Vrms) oraz prądu (200 μA–20 mArms).

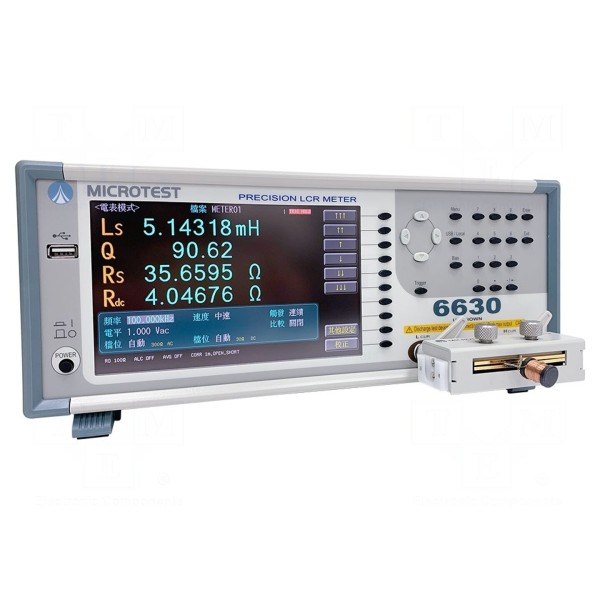

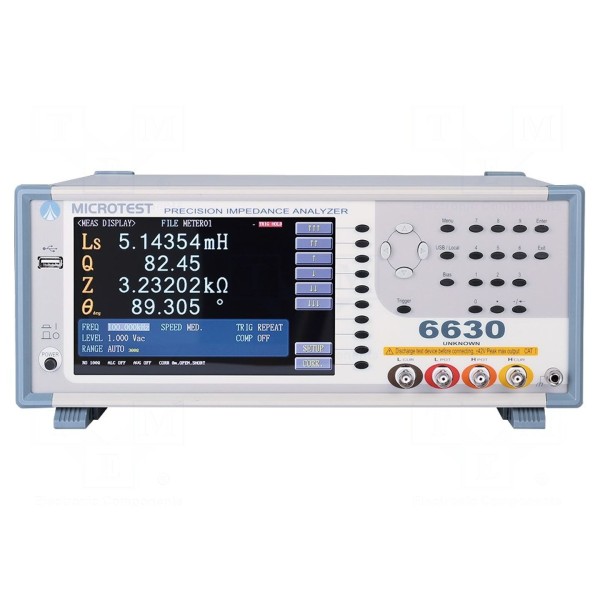

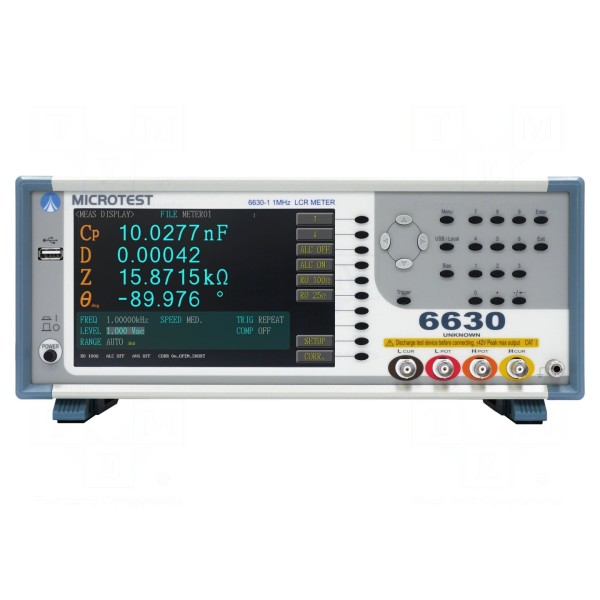

Przyrząd wyposażony jest w 7-calowy wyświetlacz LCD TFT o rozdzielczości 800x480 pikseli, który prezentuje dane z rozdzielczością 6 cyfr i pozwala na jednoczesne wyświetlanie do 4 parametrów komponentu. Wśród funkcji wspomagających pomiary znajdują się: automatyczna kontrola poziomu sygnału (ALC), komparator BIN, automatyczna klasyfikacja komponentów oraz funkcja korekcji obwodu otwartego, zwarciowego i obciążeniowego. Impedancja wyjściowa urządzenia wynosi 25 Ω lub 100 Ω, a wbudowana pamięć mieści 50 zestawów ustawień.

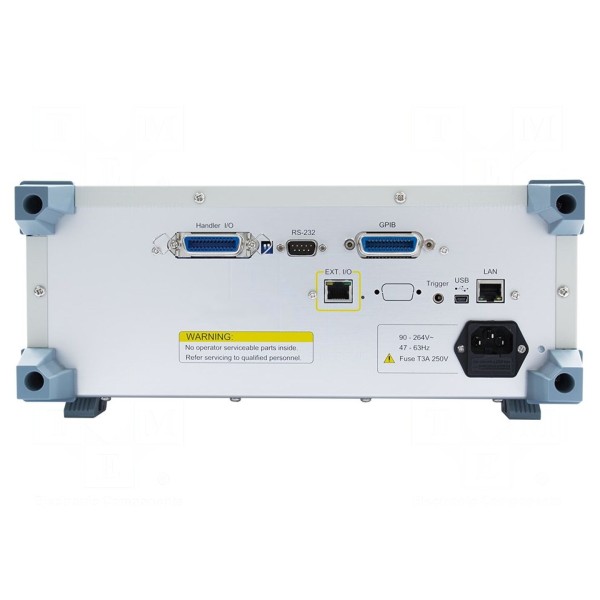

Komunikacja z innymi systemami możliwa jest poprzez interfejsy GPIB, LAN, RS232, USB Device, USB Host oraz HANDLER I/O. Mostek przystosowany jest do zasilania napięciem 100–240 V o częstotliwości 50/60 Hz. Wymiary obudowy wynoszą 336x147x340 mm, a urządzenie przeznaczone jest do pracy w temperaturze otoczenia od 10°C do 40°C. W zestawie: kabel zasilający, przystawka pomiarowa FX-000C19.
