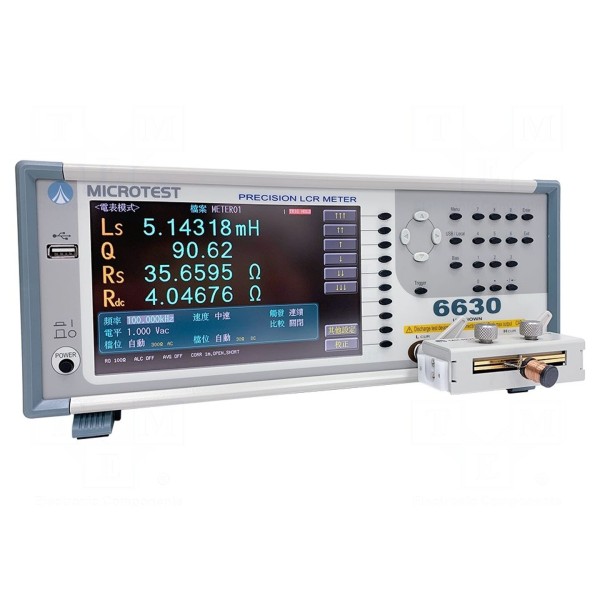

Mostek RLC MICROTEST 6630-03
Pomiar RLC 10Hz–3MHz z dokładnością ±0,05%
Mostek RLC 6630-03 służy do precyzyjnych pomiarów szerokiego zakresu parametrów komponentów, w tym impedancji, indukcyjności, pojemności, rezystancji (DCR, ESR), admitancji, konduktancji, reaktancji, susceptancji oraz kąta fazowego θ. Urządzenie pracuje w paśmie częstotliwości pomiarowych od 10Hz do 3MHz, osiągając dokładność podstawową na poziomie ±0,05%. Dzięki zastosowaniu sygnału testowego o napięciu od 10mV do 2Vrms oraz prądzie od 200μA do 20mArms, miernik umożliwia szczegółową charakterystykę elementów elektronicznych, a czas pojedynczego pomiaru wynosi poniżej 3ms.

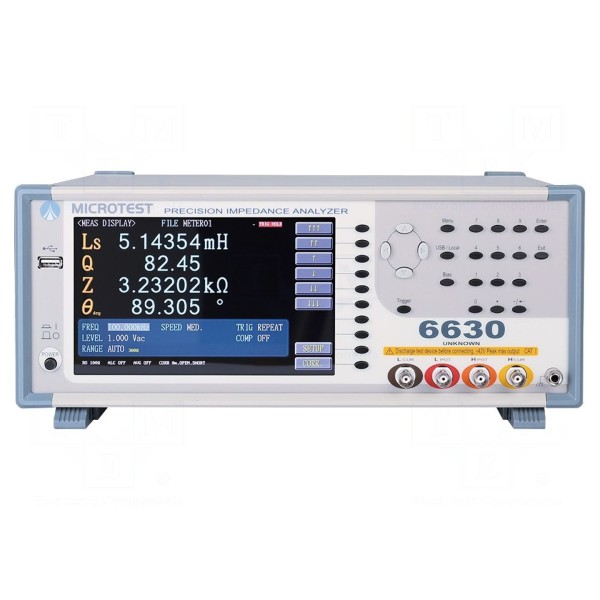

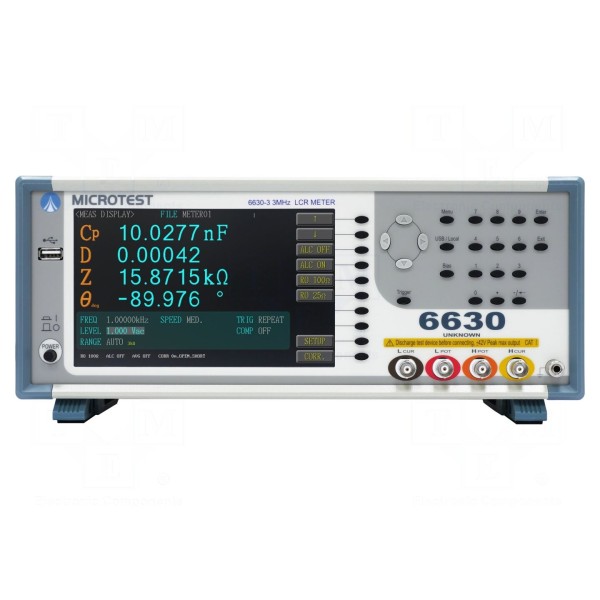

Przyrząd wyposażony jest w 7-calowy wyświetlacz LCD TFT o rozdzielczości 800x480 pikseli, który pozwala na jednoczesne prezentowanie do czterech parametrów komponentu z rozdzielczością 6 cyfr. Funkcjonalność urządzenia obejmuje automatyczną kontrolę poziomu sygnału (ALC), funkcję komparatora BIN do klasyfikacji komponentów oraz zaawansowane procedury korekcji obwodu (otwartego, zwarciowego i obciążeniowego). Użytkownik może korzystać z pamięci 50 zestawów ustawień oraz kompensacji przewodu pomiarowego dla odległości 0, 0,5, 1 lub 2 metrów.

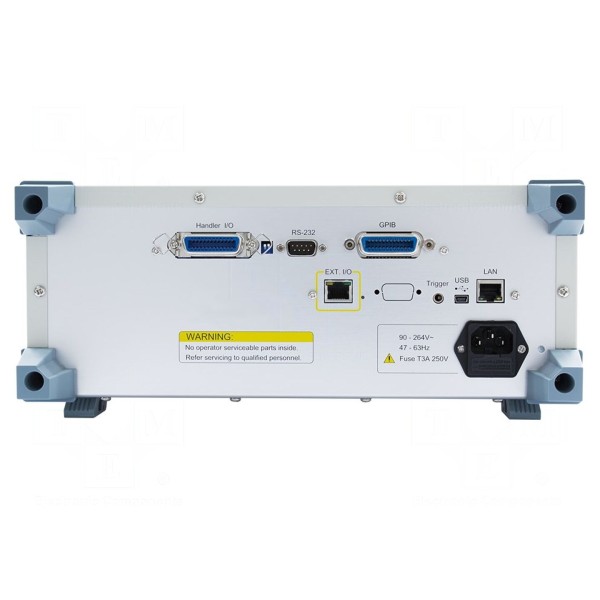

Wymiary urządzenia wynoszą 336x147x340mm, a zasilanie realizowane jest w zakresie 100–240V przy częstotliwości 50/60Hz. Interfejsy komunikacyjne obejmują porty GPIB, LAN, RS232, USB Device, USB Host oraz HANDLER I/O, co pozwala na pełną integrację w systemach pomiarowych. W zestawie: kabel zasilający, przystawka pomiarowa FX-000C19.
