Mostek RLC MICROTEST 6630-30
Mostek RLC MICROTEST 6630-30
Pomiar RLC, częstotliwość 10Hz–30MHz, dokładność ±0,05%, 6 cyfr

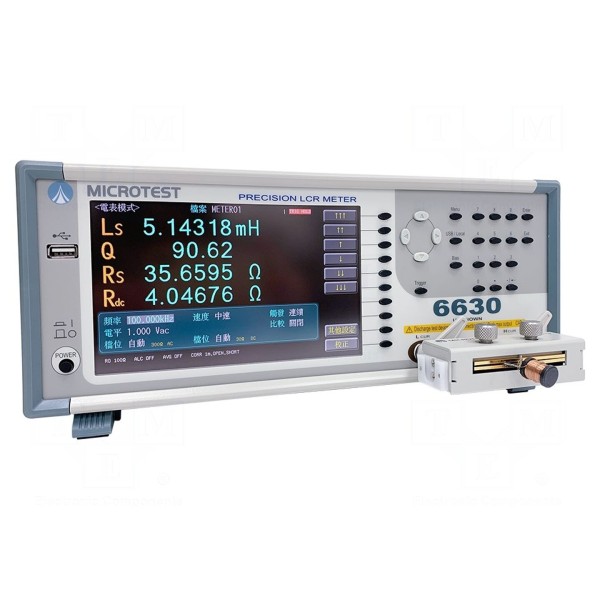

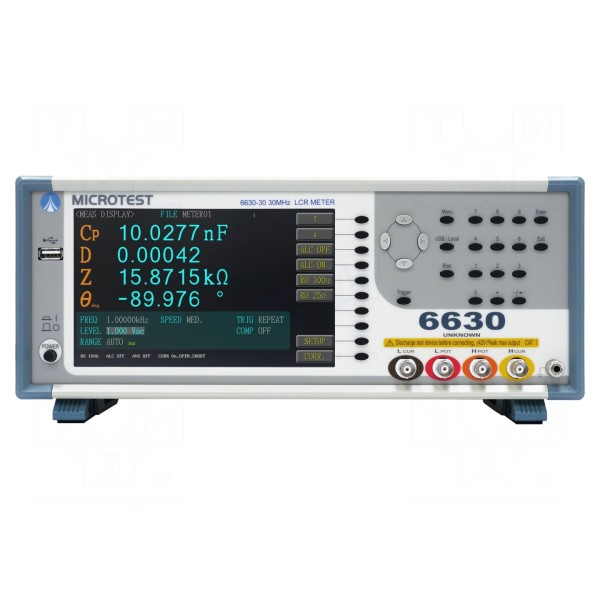

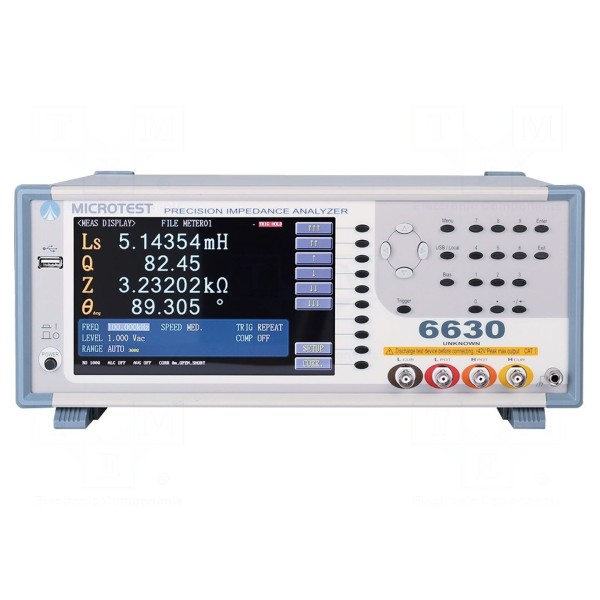

Mostek RLC MICROTEST 6630-30 to urządzenie przeznaczone do precyzyjnej analizy parametrów elektrycznych komponentów w zakresie częstotliwości od 10Hz do 30MHz. Przyrząd umożliwia pomiar wielu wielkości, w tym impedancji, rezystancji, reaktancji, pojemności, indukcyjności, dobroci Q, współczynnika stratności D oraz admitancji, konduktancji i susceptancji. Wyniki pomiarów o dokładności ±0,05% prezentowane są na 7-calowym wyświetlaczu LCD TFT o rozdzielczości 800x480 pikseli z możliwością jednoczesnego wyświetlania czterech parametrów komponentu.
Konstrukcja urządzenia zapewnia czas pomiaru poniżej 0,003 sekundy oraz funkcjonalność automatycznej kontroli poziomu sygnału ALC. Miernik posiada wbudowane funkcje komparatora BIN, klasyfikacji komponentów oraz kompensacji układów pomiarowych, co pozwala na eliminację wpływu przewodów i obwodów otwartych lub zwarciowych. Poziom napięcia sygnału testowego można regulować w zakresie 10mV–2Vrms, natomiast prąd sygnału testowego mieści się w przedziale 200μA–20mArms przy impedancji wyjściowej 25Ω lub 100Ω.

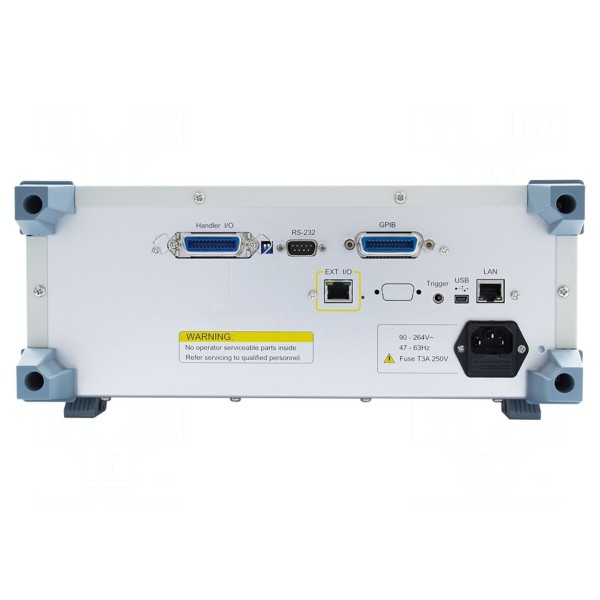

Urządzenie obsługuje szeroki wachlarz interfejsów komunikacyjnych: GPIB, LAN, RS232, USB Device, USB Host oraz Handler I/O, co umożliwia integrację z systemami automatyki. Miernik przystosowany jest do pracy w temperaturze 10–40°C i zasilany napięciem 100–240V przy częstotliwości 50/60Hz. Wymiary obudowy wynoszą 336x147x340mm. W zestawie: kabel zasilający, przystawka pomiarowa FX-000C19.
