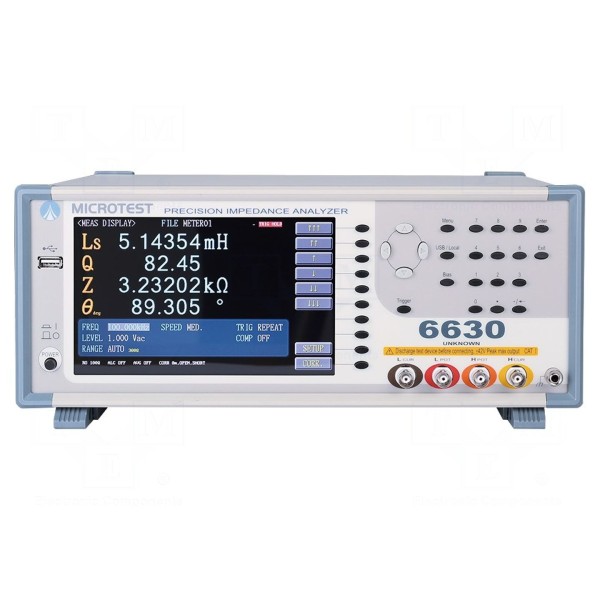

Mostek RLC MICROTEST 6630-50
Mostek RLC MICROTEST 6630-50
Pomiar RLC, impedancji i parametrów komponentów, pasmo 10Hz–50MHz
Mostek RLC MICROTEST 6630-50 to stacjonarny przyrząd pomiarowy o częstotliwości pracy w zakresie od 10Hz do 50MHz. Urządzenie umożliwia wszechstronną analizę parametrów, w tym pomiar impedancji, indukcyjności, pojemności, rezystancji (DCR i ESR), dobroci Q, współczynnika stratności D, kąta fazowego oraz szeregu wartości pochodnych, takich jak admitancja, konduktancja czy przenikalność. Dokładność pomiarowa przyrządu wynosi ±0,05%, a czas wykonania pojedynczego pomiaru jest krótszy niż 0,003s.

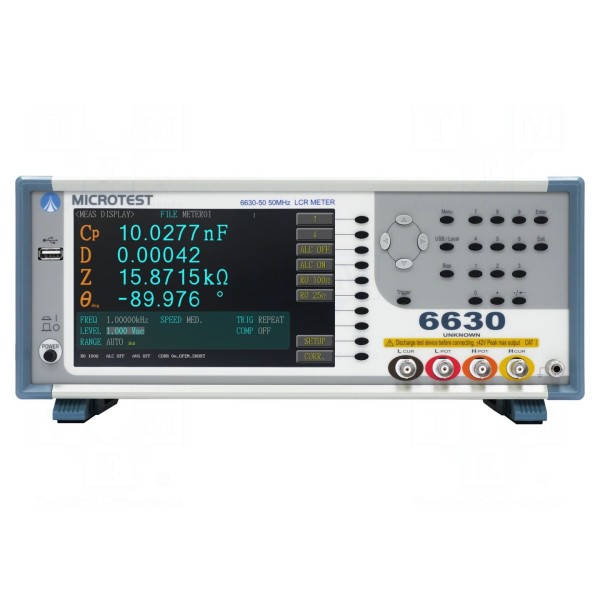

Model wyposażony jest w wyświetlacz LCD TFT o przekątnej 7" i rozdzielczości 800x480 pikseli, oferujący czytelność na poziomie 6 cyfr. Użytkownik może wyświetlać do czterech parametrów komponentu jednocześnie. Urządzenie posiada zaawansowane funkcje wspomagające badania, w tym automatyczną kontrolę poziomu sygnału (ALC), funkcję komparatora BIN do klasyfikacji komponentów oraz procedury korekcji obwodu (otwarty/zwarty/obciążeniowy) i kompensacji przewodu. Sygnał testowy charakteryzuje się napięciem od 10mV do 2Vrms oraz prądem od 200μA do 20mArms.

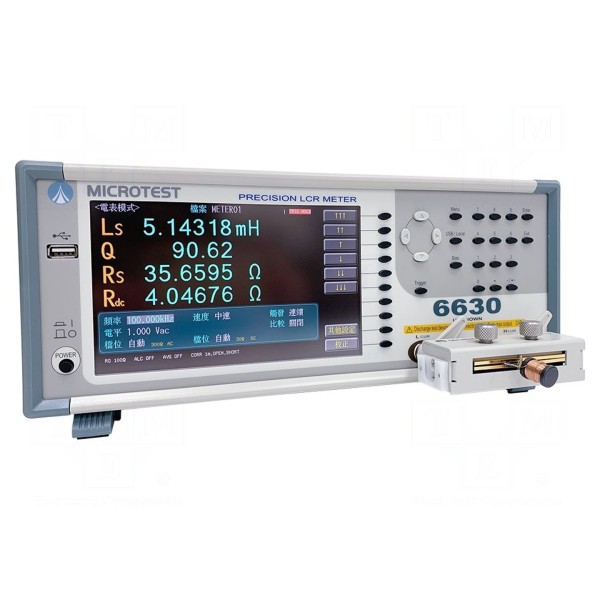

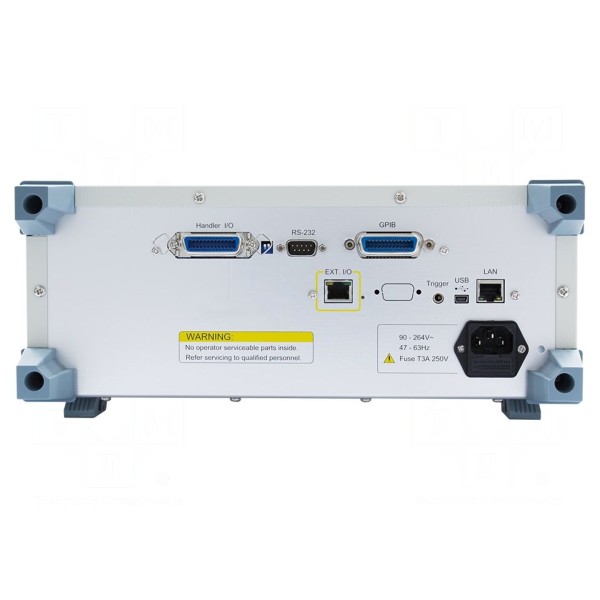

Komunikację z systemami zewnętrznymi zapewniają interfejsy GPIB, LAN, RS232, USB Device, USB Host oraz Handler I/O. Mostek pracuje w temperaturze od 10°C do 40°C i jest zasilany napięciem sieciowym w zakresie 100–240V przy częstotliwości 50/60Hz. Wymiary fizyczne obudowy wynoszą 336x147x340mm. W zestawie: kabel zasilający, przystawka pomiarowa FX-000C19.
