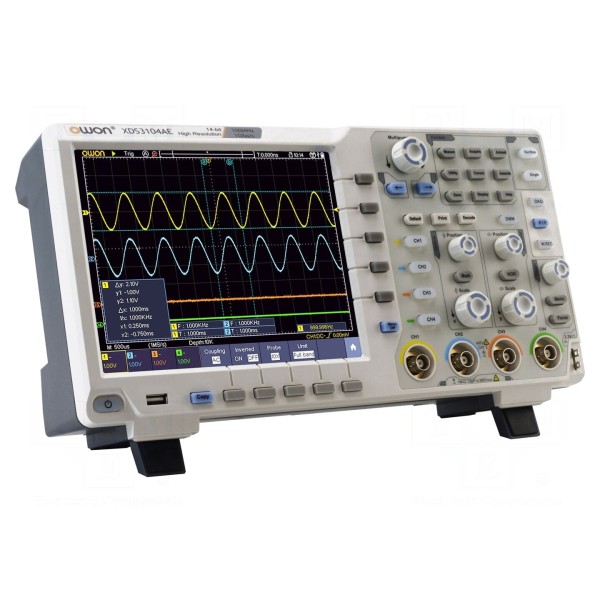

Oscyloskop cyfrowy OWON XDS3104AE

Name: Oscyloskop cyfrowy OWON XDS3104AE
Brand: OWON
SKU: T-XDS3104AE
Price: 4388.53 PLN
Availability: InStock

4 388,53 zł - brutto

3 567,91 zł - netto

Dostawa po całej Polsce, 3–5 dni

Aktualny koszt dostawy zależy od wagi paczki. Szereg przewoźników nie wysyła dużych przesyłek.

Paczkomaty InPost od 16,00 zł do 25 kg

DHL POP od 16,00 zł do 25 kg

DPD Pickup od 16,00 zł do 20 kg

Kurier pod drzwi od 17,81 zł do 90 kg

Wysyłka gratis od 450 zł

Bezpieczne płatności

Płatność online: Visa, Mastercard, Google Pay, Apple Pay, BLIK, Przelewy24

Płatność za pobraniem (do 150 zł)

Przelew bankowy

Zwrot 30 dni

Rabat lojalnościowy

Opis

Oscyloskop cyfrowy OWON XDS3104AE

Oscyloskop 100MHz, 4 kanały, próbkowanie 1Gsps, rozdzielczość 14bit

Cyfrowy oscyloskop o paśmie 100MHz oferuje 4 kanały pomiarowe oraz próbkowanie na poziomie 1Gsps. Urządzenie charakteryzuje się rozdzielczością pionową 14bit oraz czasem narastania poniżej 3,5ns. Długość rekordu pamięci wynosi 40Mpts, a impedancja wejściowa to 1MΩ/15pF. Sprzężenie wejścia obsługuje tryby AC, DC oraz GND, przy maksymalnym napięciu wejściowym 400V.

Przyrząd wyposażono w dotykowy wyświetlacz LCD TFT o przekątnej 8 cali i rozdzielczości 800x600 pikseli. Funkcjonalność obejmuje analizę protokołów I2C, CAN, SPI oraz RS232/UART, a także funkcję AUTOSET, operacje matematyczne i pomiary kursorowe. Dostępny jest również licznik częstotliwości, pamięć na 100 pomiarów oraz obsługa oprogramowania LabVIEW. Urządzenie posiada złącza RJ45, USB, VGA oraz AV.

Oscyloskop zasilany jest napięciem w zakresie 100–240V AC. Wymiary obudowy wynoszą 340x177x90mm. W zestawie: instrukcja obsługi, kabel USB, kabel zasilający, sonda oscyloskopowa (jedna na kanał) oraz stroik. Opcjonalnie dostępny: XDS-SOFTBAG.

Cechy

Artykuły współpracujące

XDS-SOFTBAG

Czas narastania

≤3,5ns

Czułość wejściowa

1mV/dz...10V/dz

Długość rekordu pamięci

40Mpts

Funkcje dodatkowe

licznik częstotliwości

Impedancja wejściowa

1MΩ/15pF

Liczba kanałów

Napięcie wejściowe maks.

400V

Napięcie zasilania

100...240V AC

Oprogramowanie

LabVIEW

Pamięć pomiarów

100

Panel dotykowy

tak

Pasmo

100MHz

Podstawa czasu

2n...1ks/dz

Próbkowanie

1Gsps

Producent

OWON

Rodzaj użytego wyświetlacza

LCD TFT 8"

Rodzaj złącza

RJ45, USB

Rozdzielczość pionowa

14bit

Rozdzielczość wyświetlacza

800x600

Seria producenta

XDS

Sprzężenie wejścia

AC, DC, GND

Tryby wyzwalania

automatyczny, normalny, pojedynczy

Typ oscyloskopu

cyfrowy

Właściwości przyrządów pomiarowych

analiza protokołów: I2C, CAN, SPI, RS232/UART, funkcja AUTOSET automatyczne ustawianie parametrów wyświetlania (podstawy czasu, wzmocnienia), matematyczne funkcje dodawania, odejmowania, mnożenia, dzielenia i FFT, pomiar przy użyciu kursorów

Wymiary zewnętrzne

340x177x90mm

Wyposażenie standardowe

instrukcja obsługi, kabel USB, kabel zasilający, sonda oscyloskopowa (1 na kanał), stroik

Wyzwalanie

CAN, I2C, Nth Edge, pulse, RS232/UART, runt, slope, SPI, sygnał video, timeout, warunkiem, zakresem, zbocze narastające, zbocze opadające

Złącza dla kraju

Europa

Złącze

VGA + AV
