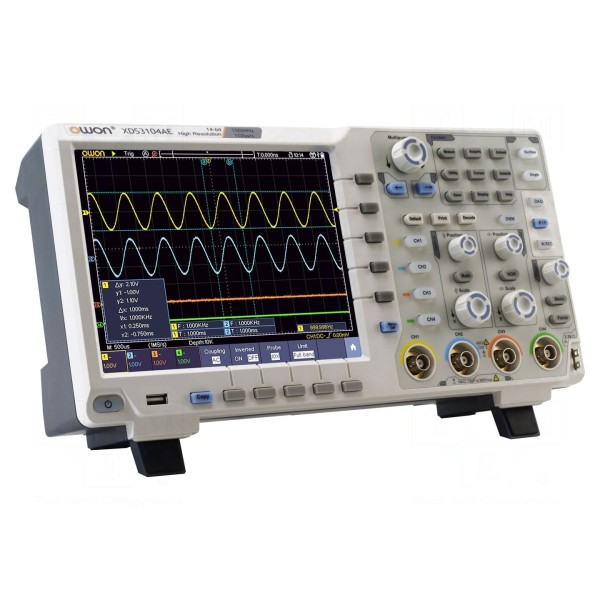

Oscyloskop cyfrowy OWON XDS3104E/B
Oscyloskop cyfrowy 4-kanałowy, pasmo 100MHz, próbkowanie 1Gsps.
Cyfrowy oscyloskop o paśmie przenoszenia 100MHz posiada cztery kanały pomiarowe oraz oferuje próbkowanie na poziomie 1Gsps przy długości rekordu pamięci 40Mpts. Urządzenie wyposażono w ośmiocalowy wyświetlacz LCD TFT o rozdzielczości 800x600 pikseli z obsługą panelu dotykowego. Rozdzielczość pionowa wynosi 8 bitów, a czas narastania sygnału nie przekracza 3,5ns. Czułość wejściowa oscyloskopu mieści się w zakresie od 1mV/dz do 10V/dz, przy impedancji wejściowej 1MΩ/15pF i maksymalnym napięciu wejściowym 400V.
Przyrząd wspiera szeroki zakres wyzwalania, w tym dla protokołów CAN, I2C, SPI oraz RS232/UART, a także wyzwalanie sygnałem wideo, timeoutem lub zboczami. Dostępne funkcje obejmują licznik częstotliwości, pomiary kursorowe, operacje matematyczne oraz analizę FFT. Urządzenie umożliwia automatyczne ustawianie parametrów wyświetlania za pomocą funkcji AUTOSET oraz zapis do 100 pomiarów. Komunikacja odbywa się poprzez złącza RJ45, USB, VGA oraz AV.
Zasilanie urządzenia realizowane jest za pomocą sieci 100...240V AC lub wbudowanego akumulatora Li-Ion 3,7V. Wymiary zewnętrzne oscyloskopu to 340x177x90mm. Sprzęt jest kompatybilny z oprogramowaniem LabVIEW. W zestawie: instrukcja obsługi, kabel USB, kabel zasilający, sonda oscyloskopowa (1 na kanał) oraz stroik.
