Oscyloskop: cyfrowy OWON XDS3204AE

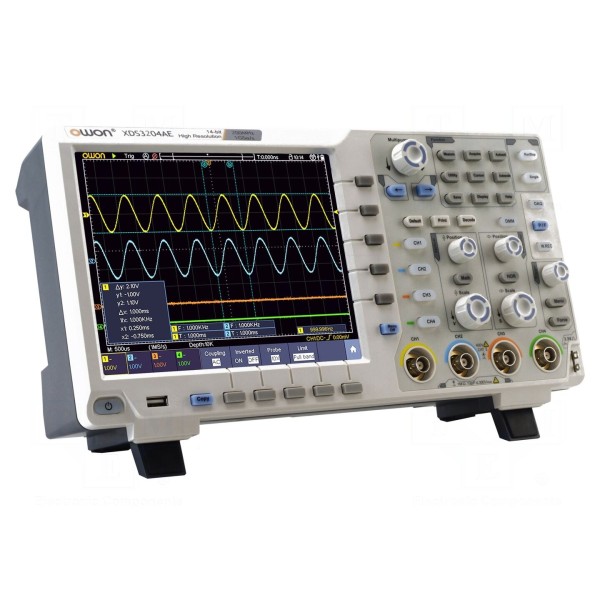

Oscyloskop cyfrowy OWON XDS3204AE
Oscyloskop 200MHz, 4 kanały, próbkowanie 1Gsps, rozdzielczość 14bit
Cyfrowy oscyloskop XDS3204AE wyposażony jest w cztery kanały pomiarowe o paśmie 200MHz oraz próbkowaniu 1Gsps. Urządzenie oferuje rozdzielczość pionową 14 bitów oraz długość rekordu pamięci wynoszącą 40Mpts. Sygnał wejściowy o maksymalnym napięciu 400V obsługiwany jest poprzez złącza o impedancji wejściowej 1MΩ/15pF, z czasem narastania sygnału poniżej 1,75ns. Czułość wejściowa przyrządu zawiera się w zakresie od 1mV/dz do 10V/dz, a sprzężenie wejścia umożliwia pracę w trybach AC, DC oraz GND.
Instrument posiada 8-calowy wyświetlacz LCD TFT o rozdzielczości 800x600 pikseli z panelem dotykowym. Obsługa urządzenia obejmuje zaawansowane tryby wyzwalania, w tym CAN, I2C, SPI, RS232/UART oraz sygnały wideo, a także funkcje matematyczne, FFT i wbudowany licznik częstotliwości. Oscyloskop wspiera oprogramowanie LabVIEW oraz umożliwia zapamiętanie 100 ustawień pomiarowych. Komunikację z zewnętrznymi urządzeniami zapewniają złącza RJ45, USB, VGA oraz AV.
Konstrukcja o wymiarach 340x177x90mm zasilana jest napięciem w zakresie 100–240V AC. Urządzenie wspiera funkcję AUTOSET oraz pomiary przy użyciu kursorów. W zestawie: instrukcja obsługi, kabel USB, kabel zasilający, sonda oscyloskopowa (1 na kanał) oraz stroik. Opcjonalnie dostępny jest pokrowiec XDS-SOFTBAG.
