Oscyloskop: cyfrowy OWON XDS4504

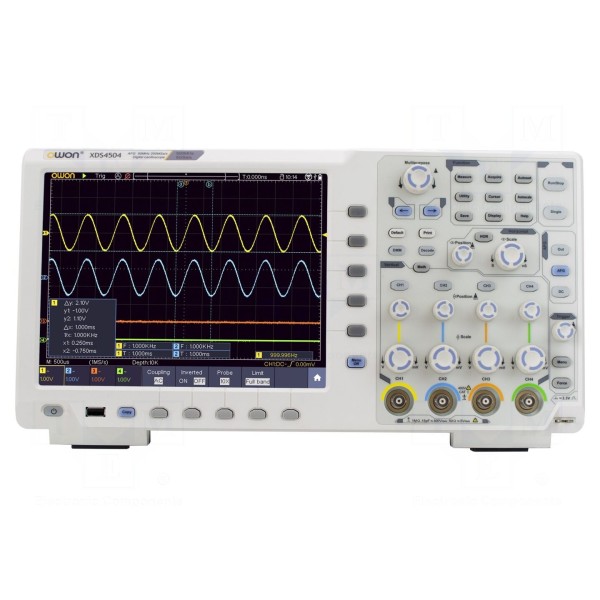

Oscyloskop cyfrowy OWON XDS4504
Oscyloskop 500MHz, 4 kanały, próbkowanie 5Gsps, wyświetlacz 10,4"
Cyfrowy oscyloskop o paśmie przenoszenia 500MHz oferuje 4 kanały pomiarowe oraz próbkowanie na poziomie 5Gsps. Urządzenie charakteryzuje się długością rekordu pamięci 400Mpts oraz rozdzielczością pionową 8bit. Praca odbywa się z czułością wejściową w zakresie 1mV/dz do 10V/dz, przy impedancji wejściowej 1MΩ/15pF i maksymalnym napięciu wejściowym 400V. Czas narastania wynosi ≤0,7ns, a dostępne sprzężenie wejścia obejmuje tryby AC, DC oraz GND.
Model został wyposażony w kolorowy wyświetlacz LCD TFT o przekątnej 10,4 cala i rozdzielczości 800x600 pikseli z panelem dotykowym. Obsługuje zaawansowane tryby wyzwalania, w tym CAN, I2C, SPI, RS232, sygnał video oraz wyzwalanie zboczem i timeoutem. Funkcjonalność rozszerzono o analizator spektrum, generator arbitralny, licznik częstotliwości oraz analizę protokołów. Urządzenie posiada funkcję matematyczną FFT, pomiar kursorowy oraz tryb AUTOSET do automatycznej konfiguracji parametrów wyświetlania.
Obudowa o wymiarach 422x226x135mm posiada złącza RJ45, USB oraz VGA, a pamięć wewnętrzna pozwala na zapis 100 ustawień pomiarowych. Oscyloskop jest zasilany napięciem w zakresie 100...240V AC przy poborze mocy 65W. W zestawie: instrukcja obsługi, kabel USB, kabel zasilający, sonda oscyloskopowa (1 na kanał) oraz stroik.
