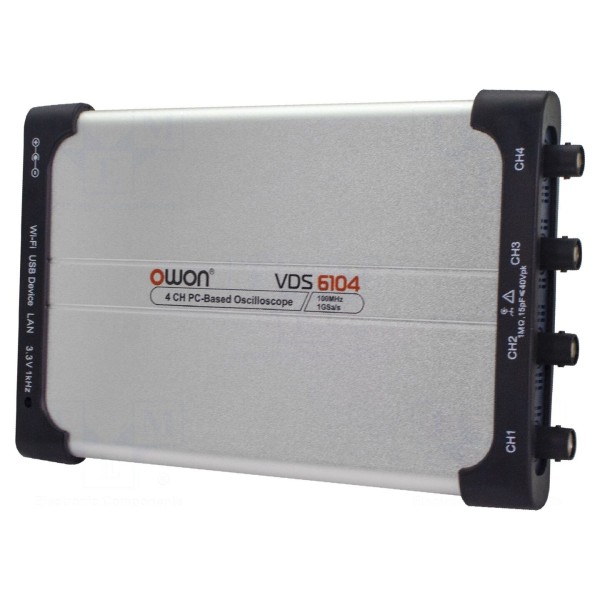

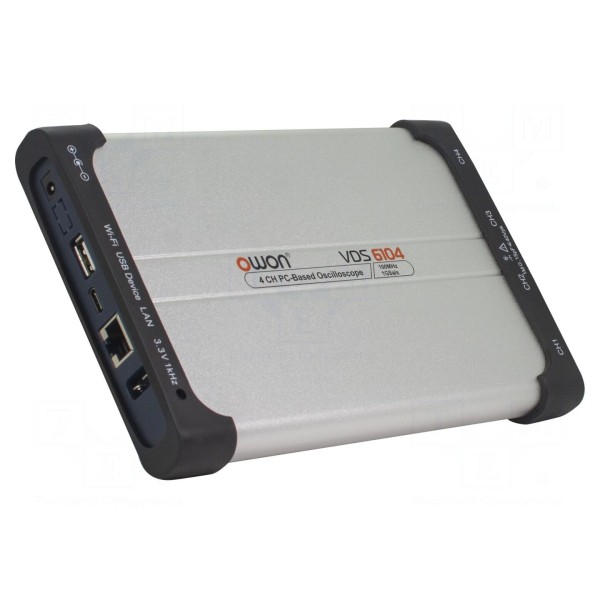

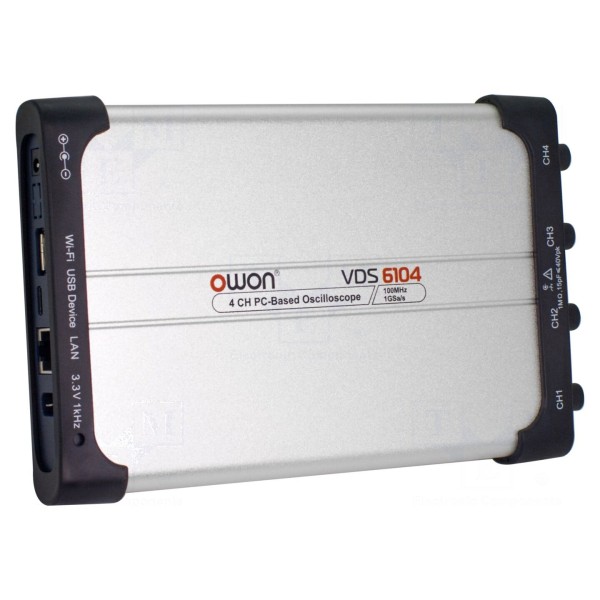

Oscyloskop PC OWON VDS6104A
Oscyloskop PC OWON VDS6104A
Oscyloskop PC 100MHz, 4 kanały, próbkowanie 1Gsps
Oscyloskop PC OWON VDS6104A to urządzenie pomiarowe o paśmie 100MHz, wyposażone w 4 kanały wejściowe. Sprzęt oferuje próbkowanie na poziomie 1Gsps oraz długość rekordu pamięci 10Mpts. Rozdzielczość pionowa jest regulowana i dostępna w wariantach 8-bit, 12-bit oraz 14-bit, co pozwala na dopasowanie precyzji pomiaru do sygnału. Czas narastania wynosi ≤3,5ns, a czułość wejściowa mieści się w zakresie od 2mV/dz do 5V/dz przy impedancji wejściowej 1MΩ/15pF.

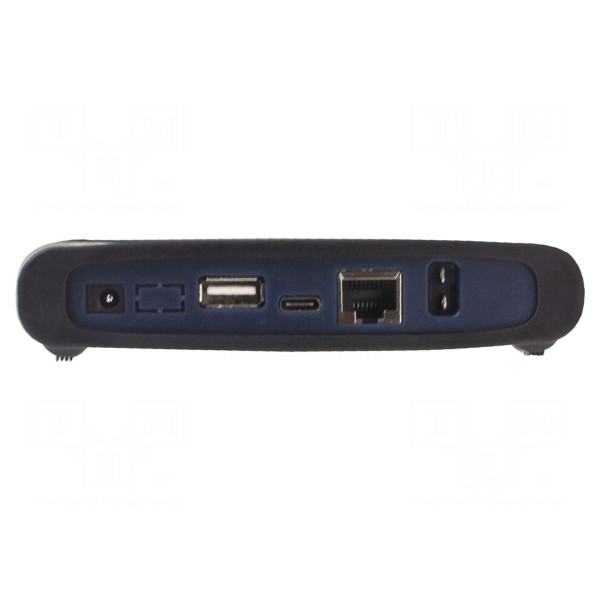

Urządzenie obsługuje różne tryby wyzwalania, w tym sygnał video, puls oraz zbocza, z możliwością pracy w trybach automatycznym, normalnym lub pojedynczym. Sprzężenie wejścia obejmuje opcje AC, DC oraz GND, a maksymalne napięcie wejściowe określono na 40V. Komunikacja odbywa się poprzez interfejsy LAN, USB 2.0 host oraz USB C, przy pełnej kompatybilności z oprogramowaniem LabVIEW i obsługą protokołu SCPI.
Kompaktowa obudowa oscyloskopu ma wymiary 190x120x18mm i jest zasilana napięciem stałym w zakresie 5...15V DC. W zestawie: adapter AC-DC, instrukcja obsługi, kabel USB, sonda pomiarowa x4. Urządzenie dedykowane jest do analizy sygnałów elektronicznych w systemach pomiarowych wykorzystujących środowisko PC.
