Generator laboratoryjny: funkcyjny, arbitralny GW INSTEK AFG-2005

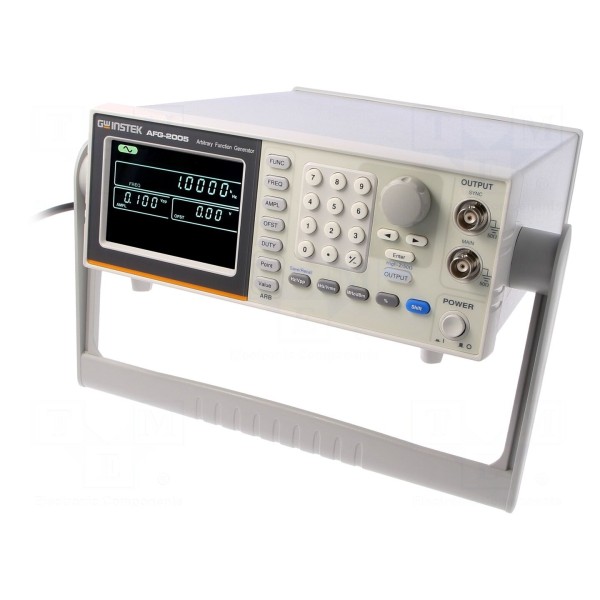

Generator laboratoryjny GW INSTEK AFG-2005

Generator funkcyjny i arbitralny 5MHz, 1 kanał, 20Msps

Generator laboratoryjny GW INSTEK AFG-2005 to jednokanałowe urządzenie służące do generowania sygnałów o maksymalnej częstotliwości 5MHz. Przyrząd obsługuje szereg przebiegów, w tym sinus, prostokątny, trójkątny, arbitralny oraz szum. Zakres częstotliwości pracy jest zależny od rodzaju wybranego przebiegu, sięgając do 5MHz dla sygnału sinusoidalnego oraz prostokątnego, natomiast dla przebiegu trójkątnego wynosi do 1MHz. Urządzenie charakteryzuje się rozdzielczością pionową na poziomie 10bit, częstotliwością próbkowania 20Msps oraz długością rekordu pamięci 4kpts/ch.

Parametry wyjściowe urządzenia obejmują impedancję 50Ω, a całość zasilana jest napięciem z zakresu 100...240V AC. Obsługa generatora odbywa się poprzez interfejs USB, a oprogramowanie urządzenia jest kompatybilne z systemem LabVIEW. Dodatkowe funkcje obejmują możliwość zapisu do 10 ustawień w pamięci urządzenia. Wyświetlanie danych realizowane jest za pomocą wbudowanego ekranu LCD o przekątnej 3,5 cala.

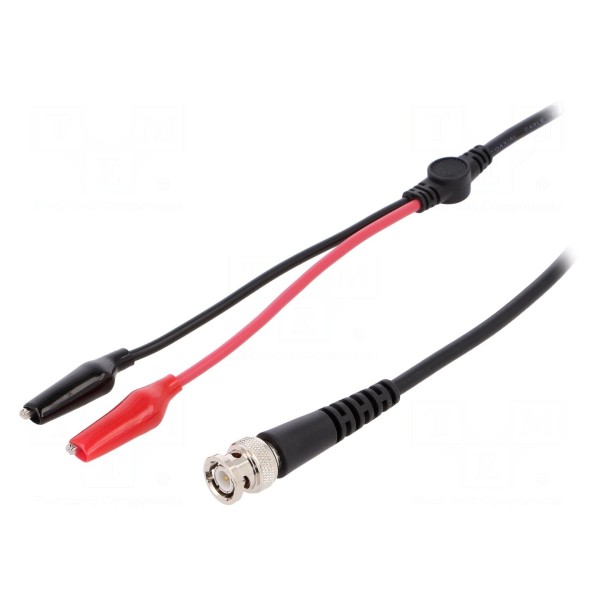

Kompaktowa konstrukcja przyrządu o wymiarach 266x107x293mm umożliwia pracę w warunkach laboratoryjnych. W zestawie: kabel zasilający, przewody pomiarowe.
