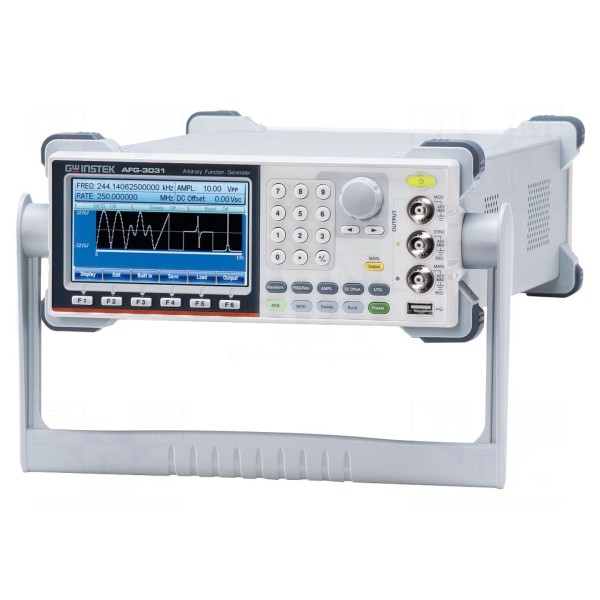

Generator laboratoryjny: funkcyjny, arbitralny GW INSTEK AFG-3021GP

Generator funkcyjny GW INSTEK AFG-3021GP

Generator funkcyjny i arbitralny 20MHz, 1 kanał

Generator laboratoryjny GW INSTEK AFG-3021GP to urządzenie typu funkcyjnego i arbitralnego wyposażone w jeden kanał wyjściowy. Maksymalna częstotliwość przebiegu wynosi 20MHz, przy czym zakres pracy jest zależny od rodzaju generowanego sygnału, sięgając od 1µHz dla przebiegów rampy i trójkątnych aż do 20MHz dla sygnałów sinusoidalnych, prostokątnych oraz impulsowych. Przyrząd oferuje rozdzielczość pionową 16 bitów oraz częstotliwość próbkowania na poziomie 250Msps, co pozwala na generowanie zróżnicowanych przebiegów, w tym szumu, sygnałów harmonicznych, ECG oraz typów impulsowych zgodnych z ISO7637-2.

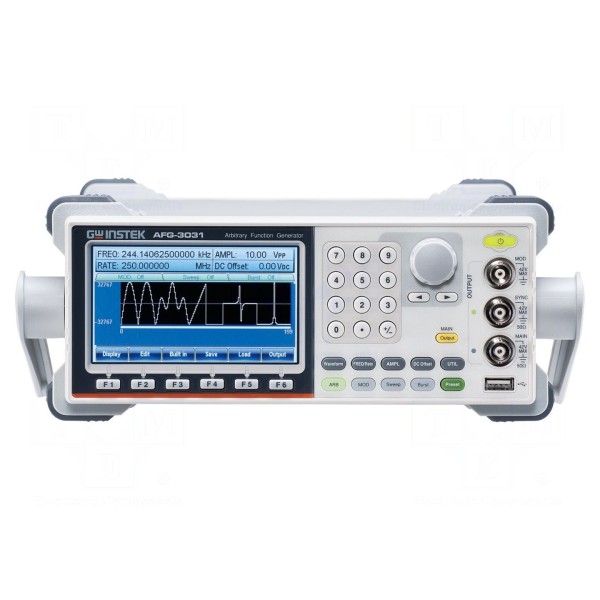

Urządzenie obsługuje szeroki wachlarz modulacji, takich jak AM, FM, FSK, MSK, PSK, PWM, QAM oraz SUM. Konstrukcja pozwala na łączenie do 4 jednostek szeregowo lub 6 równolegle, a wbudowana pamięć umożliwia zapisanie 10 ustawień. Długość rekordu pamięci wynosi 8Mpts, a parametry wyjściowe charakteryzują się impedancją 50Ω. Całość obsługiwana jest poprzez kolorowy wyświetlacz LCD TFT o przekątnej 4,3 cala.

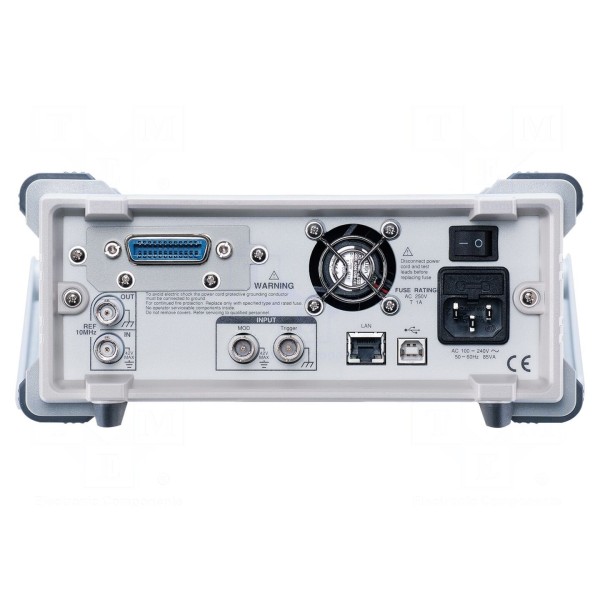

Komunikację z urządzeniem zapewniają interfejsy GPIB, LAN oraz USB. Generator posiada wymiary 265x107x374mm i jest zasilany napięciem z zakresu 100...240V AC. W zestawie znajduje się kabel BNC oraz dołączone oprogramowanie.
