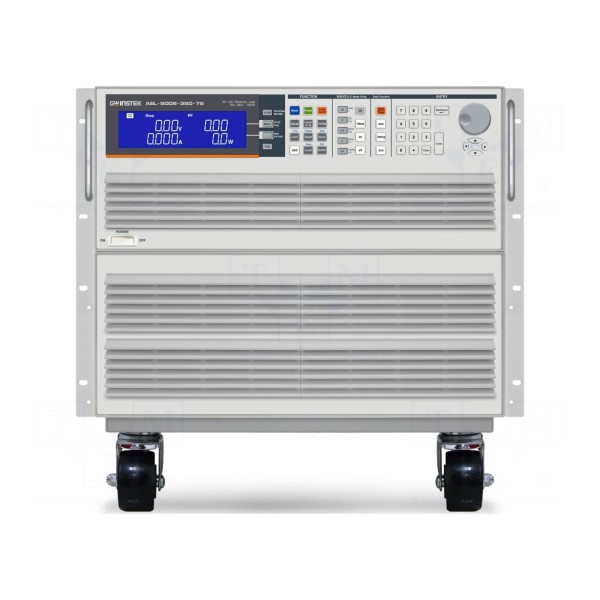

Obciążenie elektroniczne GW INSTEK AEL-5008-350-75

Obciążenie elektroniczne GW INSTEK AEL-5008-350-75

Moc maksymalna 7,5 kW, napięcie robocze 500V DC, prąd 75A.

Obciążenie elektroniczne AEL-5008-350-75 jest częścią serii AEL-5000. Obsługuje różne tryby pracy, w tym stały prąd, liniowy stały prąd, stałą rezystancję, stałe napięcie, stałą moc oraz tryb obciążenia prostownika AC. Urządzenie pracuje przy DC lub w zakresie częstotliwości od 40 do 440 Hz.

Urządzenie posiada tryb turbo umożliwiający dwukrotne zwiększenie pojemności prądowej i mocy przez czas do jednej sekundy. Obsługuje sterowanie kątem obciążenia i odciążenia z ustawialnym zakresem od 0 do 359 stopni. Urządzenie może obsługiwać obciążenie dodatniej lub ujemnej półfali i obsługuje przebiegi modulacji fazy prądu SCR lub TRIAC, w tym zbocza narastające i opadające 90 stopni.

Dla większych wymagań można połączyć równolegle do ośmiu jednostek, uzyskując łączną moc 180 kW. Ta konfiguracja obsługuje trójfazowe połączenia obciążenia w trójkąt lub gwiazdę i może być sterowana przez pojedynczą jednostkę nadrzędną. Interfejsy komunikacyjne urządzenia obejmują opcjonalne porty GPIB, RS232, USB oraz LAN.

Urządzenie wyposażone jest w wyświetlacz LCD. Wymaga napięcia zasilania od 100 do 240V AC. Zakres temperatury pracy wynosi od 0 do 40 stopni Celsjusza, a wymiary obudowy to 458x480x590 mm przy wadze 102 kg.
