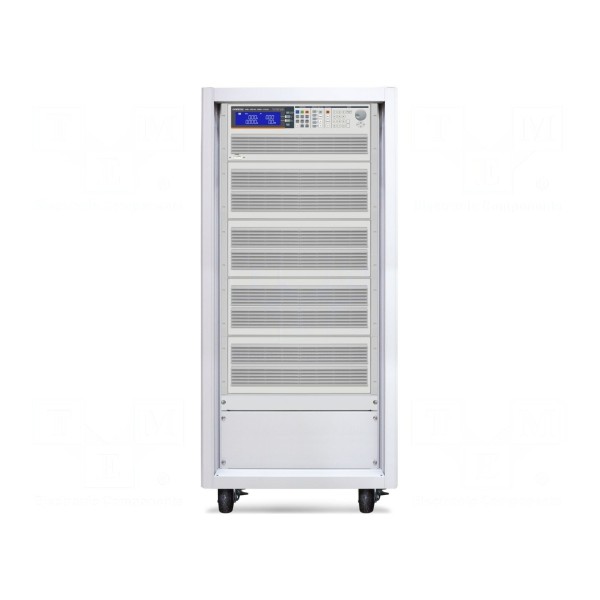

Obciążenie elektroniczne GW INSTEK AEL-5019-350-112.5

Obciążenie elektroniczne GW INSTEK AEL-5019-350-112,5

Obciążenie elektroniczne o mocy 18,75 kW, napięciu 500 V oraz prądzie 112,5 A.

GW INSTEK AEL-5019-350-112,5 to obciążenie elektroniczne z serii AEL-5000 przeznaczone do testowania i symulacji zasilania. Obsługuje wiele trybów pracy, w tym stały prąd, liniowy stały prąd, stałą rezystancję, stałe napięcie, stałą moc oraz tryb obciążenia prostownika AC. Urządzenie pracuje w zakresie częstotliwości DC oraz od 40 do 440 Hz.

Urządzenie posiada tryb turbo umożliwiający uzyskanie dwukrotnej pojemności prądowej i mocy przez czas jednej sekundy. Obsługuje przebiegi modulacji fazy prądu SCR i TRIAC, z możliwością ustawienia kątów obciążenia i odciążenia od 0 do 359 stopni. Obciążenie pozwala na obciążanie dodatniej półfali lub ujemnej półfali, a także konfiguracje z kątem 90 stopni dla zbocza opadającego i narastającego.

Istnieje możliwość synchronizacji wielu jednostek, obsługując do ośmiu jednostek równolegle dla całkowitej mocy wyjściowej 180 kW. Pozwala również na trójfazowe połączenia obciążenia typu delta lub Y sterowane przez jedną jednostkę nadrzędną. Urządzenie posiada wyświetlacz LCD i pracuje w zakresie temperatury otoczenia od 0 do 40 stopni Celsjusza.

System zasilany jest napięciem AC w zakresie od 100 do 240 V. Opcjonalne interfejsy komunikacyjne obejmują GPIB, RS232, USB oraz LAN. Wymiary fizyczne urządzenia wynoszą 1283 x 600 x 600 mm, przy całkowitej wadze 295 kg. Kompatybilne akcesoria obejmują GTL-246, GTL-248, GTL-250, HD-DSUB oraz serię PEL od PEL-022 do PEL-030.
