Oscyloskop cyfrowy GW INSTEK GDS-2254HD

Oscyloskop cyfrowy 250MHz, 4 kanały, 12-bitowa rozdzielczość pionowa

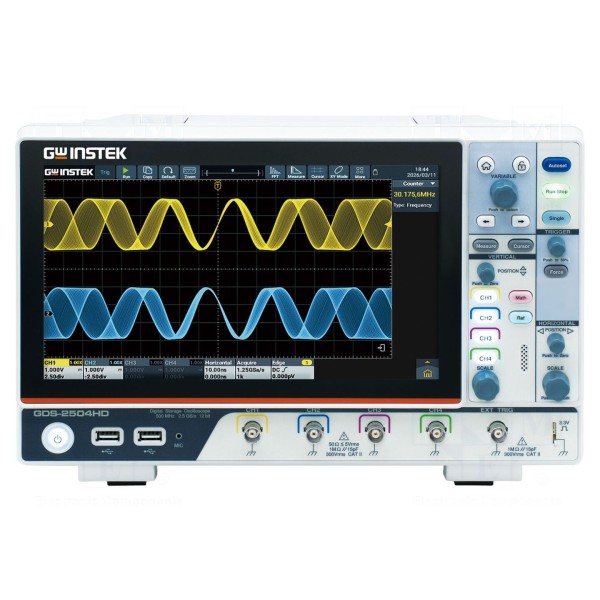

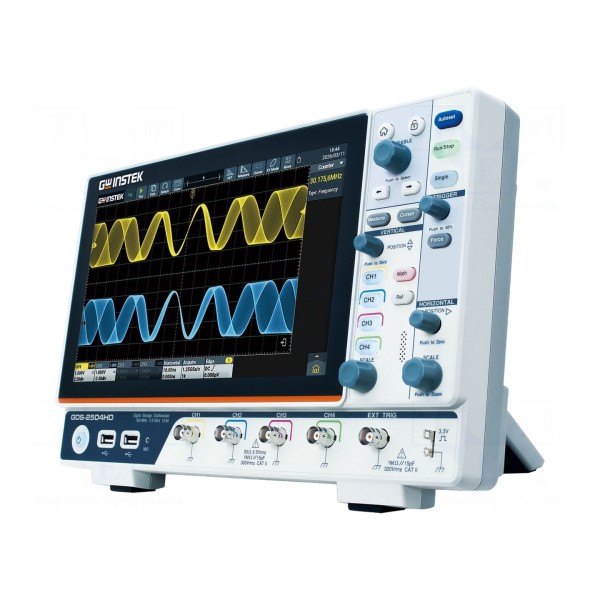

Cyfrowy oscyloskop DSO o paśmie 250MHz wyposażony jest w 4 kanały pomiarowe oraz wyświetlacz LCD TFT o przekątnej 10,1 cala. Urządzenie oferuje próbkowanie w czasie rzeczywistym na poziomie 2,5Gsps oraz długość rekordu pamięci wynoszącą 100Mpts. Rozdzielczość pionowa 12 bitów zapewnia precyzję pomiarów, przy czasie narastania sygnału 1,75ns. Czułość wejściowa regulowana jest w zakresie od 500µV/dz do 10V/dz, a impedancja wejściowa wynosi 1MΩ/15pF.

Przyrząd wspiera analizę protokołów takich jak I2C, CAN, SPI oraz RS232/UART, a także dysponuje wbudowanym miernikiem częstotliwości i funkcją woltomierza. Dostępne są matematyczne operacje na przebiegach, w tym funkcje dodawania, odejmowania, mnożenia, dzielenia oraz analiza FFT. Wyzwalanie realizowane jest w trybach automatycznym, normalnym i pojedynczym, z obsługą zboczy narastających, opadających, szerokości impulsu oraz RS232/UART i Nth Edge.

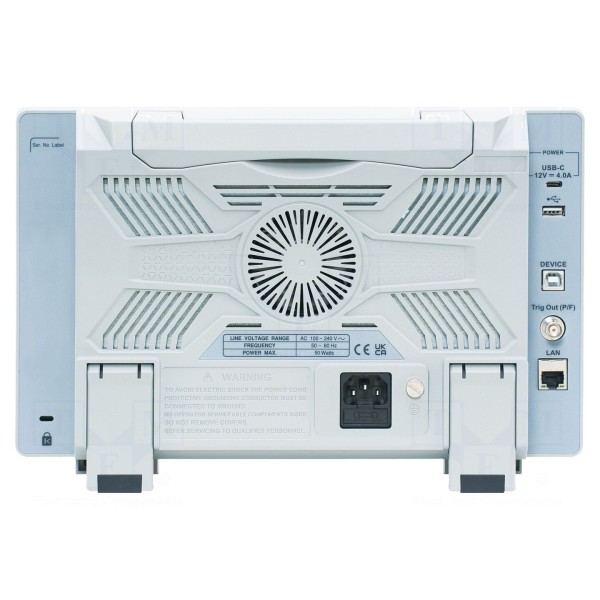

Konstrukcja o wymiarach 325x209,5x111,5mm umożliwia pracę z podstawą czasu od 0,5n do 1ks/dz. Urządzenie zasilane jest napięciem 100...240V AC, oferuje również możliwość zasilania za pomocą przenośnego powerbanku przez port USB-C. Interfejsy komunikacyjne obejmują złącza Ethernet oraz USB 2.0. W zestawie: kabel zasilający, sonda oscyloskopowa z dzielnikiem 1:1/10:1.
