Oscyloskop: cyfrowy GW INSTEK GDS-2254HG

Oscyloskop cyfrowy GW INSTEK GDS-2254HG

Oscyloskop 250MHz, 4 kanały, 2,5Gsps, rozdzielczość 12-bit

Cyfrowy oscyloskop DSO o pasmie 250MHz wyposażony w 4 kanały pomiarowe. Urządzenie oferuje próbkowanie w czasie rzeczywistym na poziomie 2,5Gsps oraz długość rekordu pamięci 100Mpts przy rozdzielczości pionowej 12-bit. Czas narastania wynosi 1,75ns, a czułość wejściowa mieści się w zakresie od 500µV/dz do 10V/dz przy impedancji wejściowej 1MΩ/15pF.

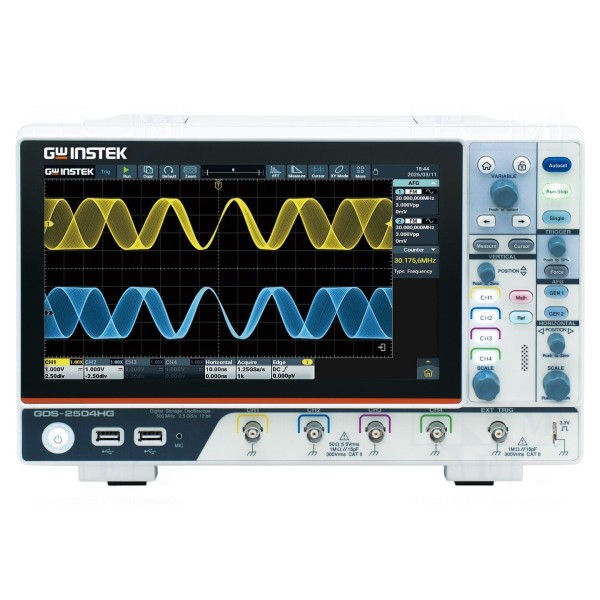

Konstrukcja oparta jest na wyświetlaczu LCD TFT o przekątnej 10,1 cala. Funkcjonalność przyrządu obejmuje analizę protokołów I2C, CAN, SPI, RS232/UART, wbudowany generator arbitralny, miernik częstotliwości oraz funkcję woltomierza. Oscyloskop wspiera zaawansowane operacje matematyczne, analizę FFT oraz pracę w trybach X-Y i ROLL. Urządzenie umożliwia zasilanie poprzez port USB-C z przenośnego powerbanku oraz posiada wbudowaną pamięć dla 20 ustawień użytkownika.

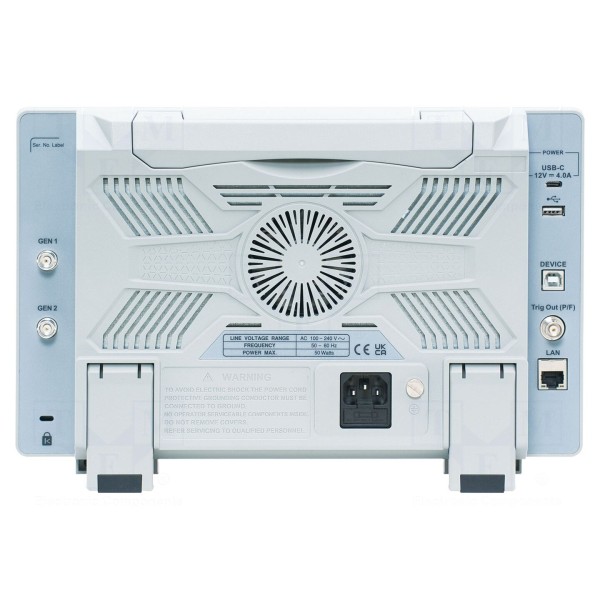

Interfejsy komunikacyjne obejmują złącza Ethernet oraz USB 2.0. Wymiary urządzenia to 325x209,5x111,5mm, a zakres napięcia zasilania wynosi 100–240V AC. W zestawie: kabel zasilający, sonda oscyloskopowa z dzielnikiem 1:1/10:1.
