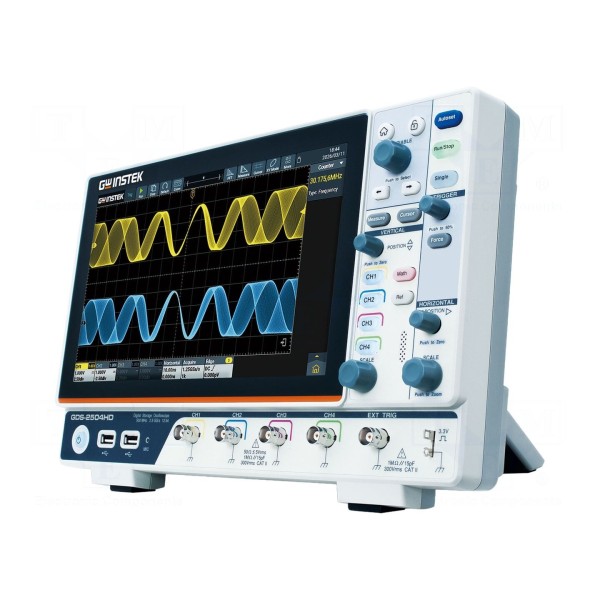

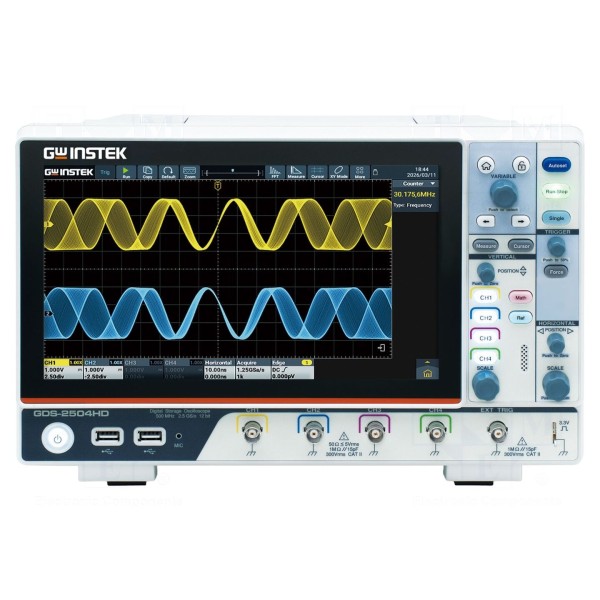

Oscyloskop cyfrowy GW INSTEK GDS-2354HD

Oscyloskop 350MHz, 4 kanały, 2,5Gsps, rozdzielczość 12-bitowa

Cyfrowy oscyloskop DSO o paśmie 350MHz oferuje cztery kanały pomiarowe z rozdzielczością pionową 12-bitów. Urządzenie charakteryzuje się próbkowaniem w czasie rzeczywistym na poziomie 2,5Gsps oraz długością rekordu pamięci wynoszącą 500Mpts. Czułość wejściowa oscyloskopu mieści się w zakresie od 500µV/dz do 10V/dz, przy impedancji wejściowej 1MΩ/15pF i czasie narastania 1ns.

Model został wyposażony w 10,1-calowy wyświetlacz LCD TFT oraz szeroki zestaw funkcji analitycznych, w tym wsparcie dla protokołów I2C, CAN, SPI oraz RS232/UART. Przyrząd posiada wbudowane funkcje matematyczne, FFT, woltomierz, miernik częstotliwości oraz tryby pracy X-Y i ROLL. System wyzwalania obsługuje m.in. zbocza, szerokość impulsu oraz protokoły komunikacyjne, a konfiguracja parametrów wyświetlania jest wspomagana przez automatyczne funkcje AUTOSET.

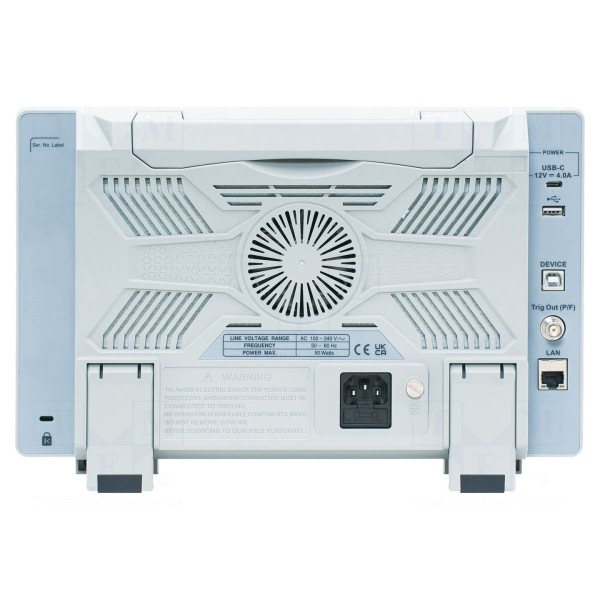

Interfejs komunikacyjny obejmuje złącza USB 2.0 oraz Ethernet. Urządzenie zasilane jest napięciem 100...240V AC, z możliwością zasilania przez port USB-C z przenośnego powerbanku. Kompaktowe wymiary 325x209,5x111,5mm ułatwiają integrację z miejscem pracy. W zestawie: kabel zasilający, sonda oscyloskopowa z dzielnikiem 1:1/10:1.
