Oscyloskop cyfrowy GW INSTEK GDS-2354HG

Oscyloskop 350MHz, 4 kanały, próbkowanie 2,5Gsps, rozdzielczość 12bit

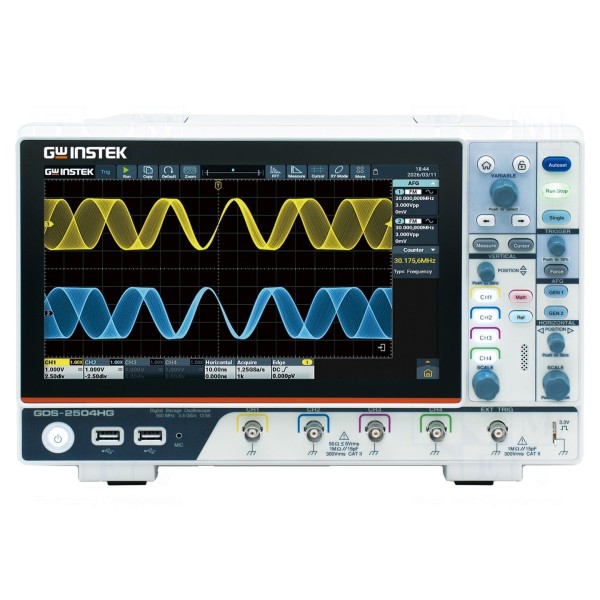

Cyfrowy oscyloskop DSO oferuje pasmo częstotliwości 350MHz oraz cztery kanały pomiarowe. Urządzenie charakteryzuje się rozdzielczością pionową 12 bitów oraz maksymalną szybkością próbkowania w czasie rzeczywistym wynoszącą 2,5Gsps. Długość rekordu pamięci wynosi 500Mpts, a zakres podstawy czasu mieści się w przedziale od 0,5ns/dz do 1ks/dz. Wejście posiada impedancję 1MΩ/15pF i umożliwia pracę ze sprzężeniem AC, DC lub GND, przy czułości wejściowej od 500µV/dz do 10V/dz.

Przyrząd wyposażony jest w wyświetlacz LCD TFT o przekątnej 10,1 cala. Funkcjonalność obejmuje analizę protokołów I2C, CAN, SPI, RS232/UART, wbudowany generator arbitralny, miernik częstotliwości oraz funkcję woltomierza. Oscyloskop wspiera zaawansowane operacje matematyczne, w tym funkcję FFT, a także tryby pracy X-Y oraz ROLL. Wyzwalanie realizowane jest w trybach automatycznym, normalnym i pojedynczym, z obsługą zboczy oraz szerokości impulsu.

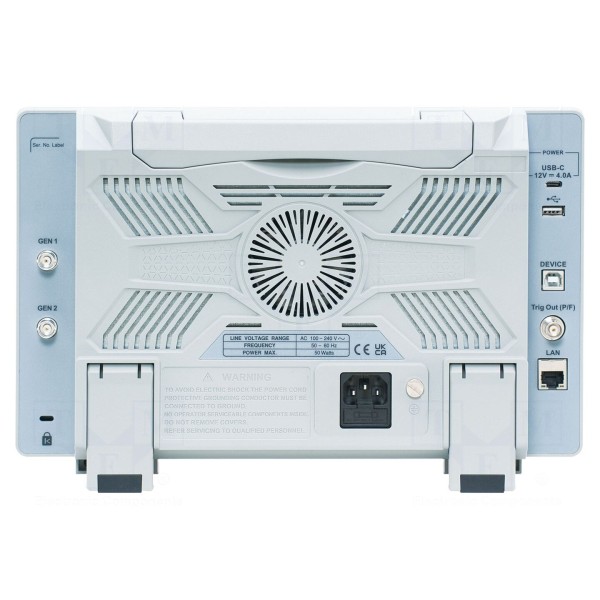

Interfejs komunikacyjny obejmuje złącza Ethernet oraz USB 2.0. Konstrukcja o wymiarach 325x209,5x111,5mm przystosowana jest do zasilania sieciowego 100...240V AC lub poprzez port USB-C z wykorzystaniem zewnętrznego powerbanku. W zestawie: kabel zasilający, sonda oscyloskopowa z dzielnikiem 1:1/10:1.
