Oscyloskop: cyfrowy GW INSTEK GDS-2504HD

Oscyloskop cyfrowy GW INSTEK GDS-2504HD

Oscyloskop 500MHz, 4 kanały, próbkowanie 2,5Gsps, rozdzielczość 12-bit

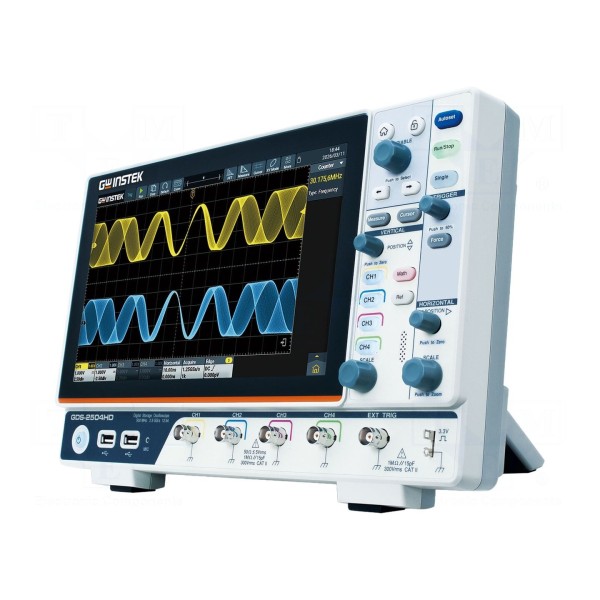

Oscyloskop cyfrowy DSO GW INSTEK GDS-2504HD to urządzenie o paśmie 500MHz, oferujące cztery kanały pomiarowe oraz rozdzielczość pionową 12-bit. Sprzęt charakteryzuje się próbkowaniem w czasie rzeczywistym na poziomie 2,5Gsps oraz długością rekordu pamięci wynoszącą 500Mpts. Czas narastania wynosi 0,7ns, a czułość wejściowa mieści się w zakresie od 500µV/dz do 10V/dz przy impedancji wejściowej 1MΩ/15pF.

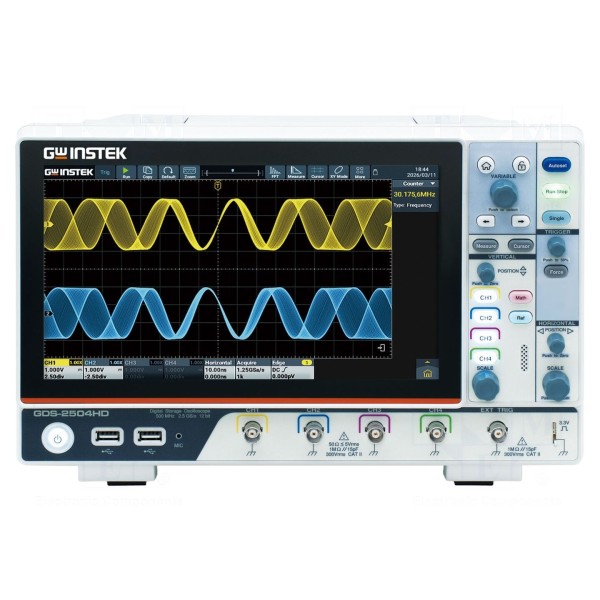

Wyposażenie obejmuje wyświetlacz LCD TFT o przekątnej 10,1 cala oraz rozbudowane funkcje, takie jak analiza protokołów I2C, CAN, SPI, RS232/UART, wbudowany miernik częstotliwości i funkcje matematyczne z FFT. Urządzenie posiada tryby pracy X-Y, ROLL, funkcję woltomierza oraz automatyczne ustawianie parametrów AUTOSET. Wyzwalanie możliwe jest w trybach automatycznym, normalnym lub pojedynczym, z obsługą zboczy, szerokości impulsu oraz sygnałów szeregowych.

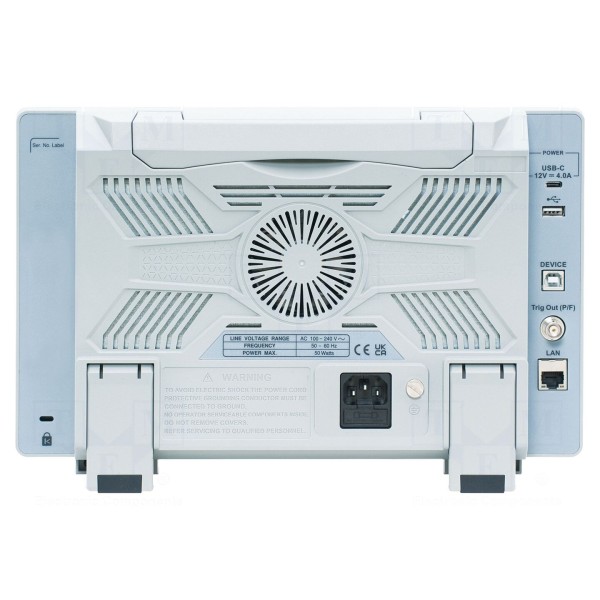

Komunikacja realizowana jest poprzez interfejsy Ethernet oraz USB 2.0. Zasilanie urządzenia odbywa się w zakresie 100...240V AC, z możliwością wykorzystania portu USB-C do podłączenia zewnętrznego powerbanku. Wymiary fizyczne obudowy to 325x209,5x111,5mm. W zestawie: kabel zasilający, sonda oscyloskopowa z dzielnikiem 1:1/10:1.
