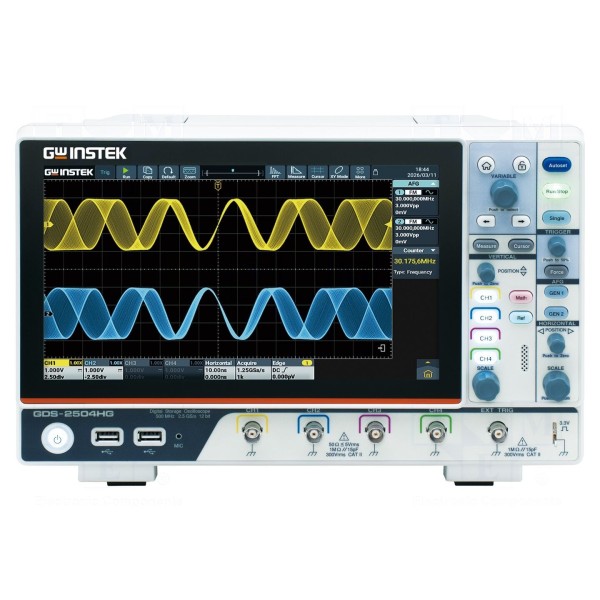

Oscyloskop cyfrowy GW INSTEK GDS-2504HG

Oscyloskop 500MHz, 4 kanały, próbkowanie 2,5Gsps, rozdzielczość 12-bit

Cyfrowy oscyloskop DSO o paśmie 500MHz zapewnia rozdzielczość pionową 12-bit oraz częstotliwość próbkowania w czasie rzeczywistym wynoszącą 2,5Gsps. Urządzenie wyposażono w cztery kanały wejściowe o impedancji 1MΩ/15pF oraz pamięć rekordu 500Mpts, co pozwala na precyzyjną analizę szybkich sygnałów. Czas narastania oscyloskopu wynosi 0,7ns, a czułość wejściowa mieści się w zakresie od 500µV/dz do 10V/dz przy obsłudze sprzężenia AC, DC oraz GND.

Obsługa przyrządu odbywa się za pomocą wyświetlacza LCD TFT o przekątnej 10,1 cala. Oscyloskop wspiera zaawansowane funkcje, takie jak analiza protokołów (I2C, CAN, SPI, RS232/UART), wbudowany generator arbitralny, funkcje matematyczne z FFT oraz wbudowany miernik częstotliwości i woltomierz. Wyzwalanie realizowane jest w trybach automatycznym, normalnym oraz pojedynczym, z obsługą wyzwalania zboczem, szerokością impulsu oraz na magistralach szeregowych.

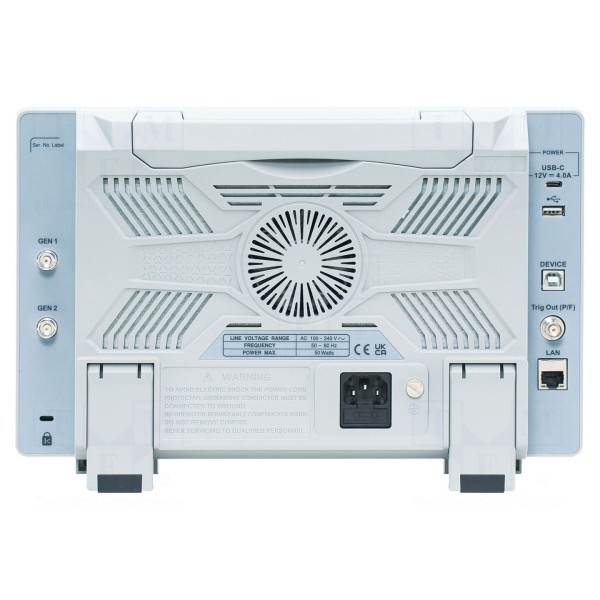

Urządzenie posiada interfejsy Ethernet oraz USB 2.0. Konstrukcja o wymiarach 325x209,5x111,5mm umożliwia zasilanie z sieci 100...240V AC lub poprzez port USB-C z przenośnego powerbanku. W zestawie: kabel zasilający, sonda oscyloskopowa z dzielnikiem 1:1/10:1.
