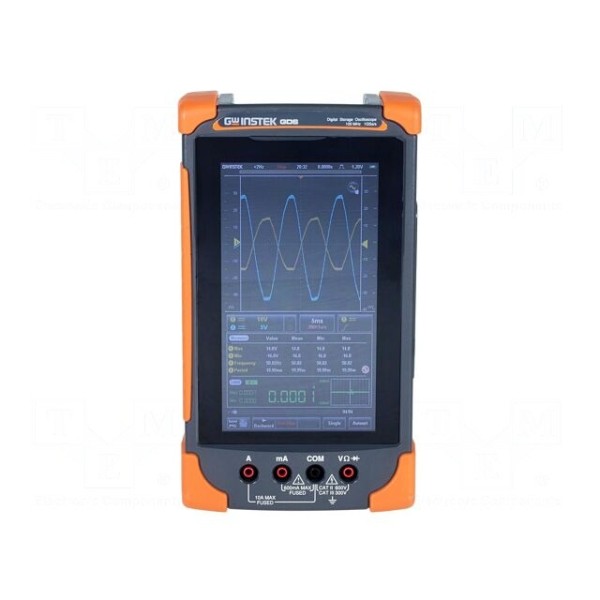

Oscyloskop ręczny GW INSTEK GDS-307

Oscyloskop ręczny GW INSTEK GDS-307

Oscyloskop 70MHz, 2 kanały, próbkowanie 1Gsps, ekran dotykowy 7"

Oscyloskop ręczny GW INSTEK GDS-307 oferuje pasmo 70MHz oraz dwa kanały pomiarowe z próbkowaniem w czasie rzeczywistym do 1Gsps. Urządzenie wyposażono w kolorowy wyświetlacz LCD o przekątnej 7 cali i rozdzielczości 480x800 pikseli, który wspiera obsługę za pomocą panelu dotykowego. Długość rekordu pamięci wynosi 5Mpts na kanał, a czas narastania przyrządu określono na poziomie ≤5ns przy impedancji wejściowej 1MΩ.

Przyrząd integruje funkcje pomiarowe napięcia AC i DC, prądu AC i DC oraz rezystancji. Zakresy pomiarowe napięcia DC obejmują wartości od 50mV do 1kV, natomiast dla napięcia AC maksymalny zakres wynosi 700V. Pomiary rezystancji są realizowane w zakresach do 5MΩ z dokładnością podstawową na poziomie ±(0,3%+3 digit). Urządzenie wspiera pracę w oparciu o funkcje HOLD oraz MIN/MAX, co ułatwia analizę sygnałów w zmiennych warunkach pomiarowych.

Obudowa o wymiarach 240x136x60mm jest przystosowana do zasilania sieciowego w zakresie 100...240V AC. Zastosowane złącza zasilania są zgodne ze standardem europejskim. Maksymalne dopuszczalne napięcie wejściowe dla przyrządu wynosi 300V, a podstawa czasu jest regulowana w przedziale od 5ns do 100s na działkę przy czułości wejściowej od 2mV/dz.
