Oscyloskop: sygnałów mieszanych GW INSTEK MSO-2072E

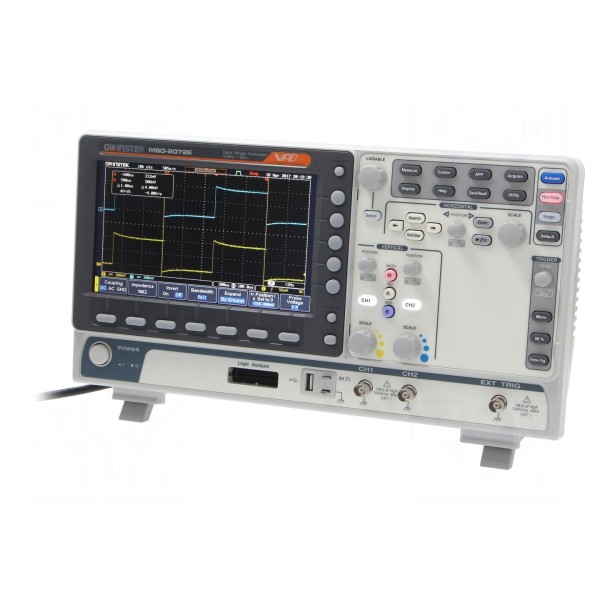

Oscyloskop GW INSTEK MSO-2072E

Oscyloskop sygnałów mieszanych 70MHz, 2 kanały, próbkowanie 1Gsps

Oscyloskop sygnałów mieszanych GW INSTEK MSO-2072E to przyrząd pomiarowy wyposażony w dwa kanały wejściowe o paśmie 70MHz. Urządzenie oferuje próbkowanie na poziomie 1Gsps oraz długość rekordu pamięci wynoszącą 10Mpts. Czas narastania wynosi ≤5ns, a rozdzielczość pionowa przetwornika to 8bit. Parametry wejściowe obejmują impedancję 1MΩ/16pF oraz czułość regulowaną w zakresie od 1mV/dz do 10V/dz, przy maksymalnym napięciu wejściowym 300V.

Urządzenie posiada wyświetlacz LCD TFT o przekątnej 8 cali i rozdzielczości 800x480 pikseli. Podstawa czasu jest regulowana w przedziale od 1ns/dz do 100s/dz. Przyrząd wspiera różne tryby wyzwalania, w tym automatyczny, normalny i pojedynczy, oraz oferuje sprzężenie wyzwalania AC, DC, dolnoprzepustowe i górnoprzepustowe. Do komunikacji z innymi urządzeniami służą wbudowane interfejsy LAN oraz USB.

Funkcjonalność oscyloskopu obejmuje analizę protokołów szeregowych takich jak CAN/LIN, I2C, SPI oraz UART. Dostępny jest również filtr szumów tła, funkcja automatycznego pomiaru parametrów sygnału oraz tryb AUTOSET, który automatycznie dobiera parametry wyświetlania. Wymiary urządzenia wynoszą 384x208x127,3mm. W zestawie: instrukcja na płycie CD, kabel zasilający, sonda GTL-16E oraz sonda oscyloskopowa przypisana do każdego kanału.
