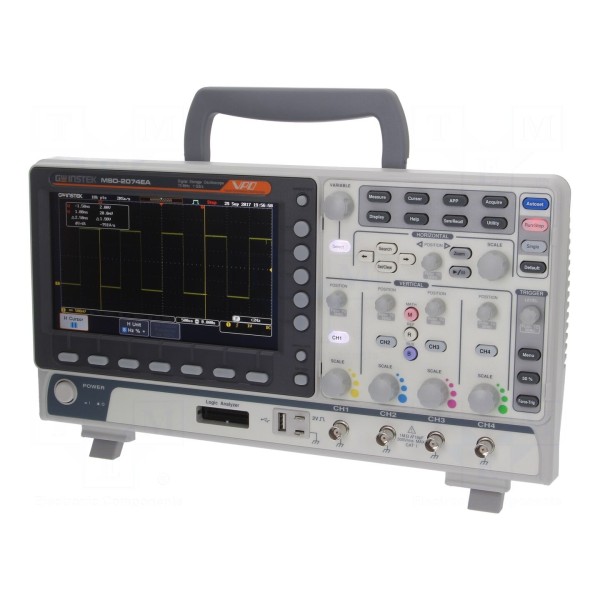

Oscyloskop GW INSTEK MSO-2074EA

Oscyloskop sygnałów mieszanych 4 kanały, pasmo 70MHz, 1Gsps

Oscyloskop sygnałów mieszanych MSO-2074EA obsługuje 4 kanały pomiarowe o paśmie 70MHz. Urządzenie oferuje próbkowanie na poziomie 1Gsps, rozdzielczość pionową 8 bitów oraz długość rekordu pamięci wynoszącą 10Mpts. Czas narastania wynosi ≤5ns, przy impedancji wejściowej 1MΩ/16pF oraz czułości wejściowej w zakresie od 1mV/dz do 10V/dz. Sprzężenie wejścia obejmuje tryby AC, DC oraz GND, a maksymalne napięcie wejściowe osiąga 300V.

Przyrząd został wyposażony w 8-calowy wyświetlacz LCD TFT o rozdzielczości 800x480 pikseli. Obsługuje zaawansowane funkcje, w tym wbudowany generator arbitralny oraz analizę protokołów szeregowych, takich jak CAN, LIN, I2C, SPI oraz UART. Automatyzację pracy wspierają funkcje pomiaru wielu parametrów, filtr szumów tła oraz opcja AUTOSET, która automatycznie dobiera parametry wyświetlania, w tym podstawę czasu i wzmocnienie. Tryby wyzwalania obejmują ustawienia automatyczne, normalne i pojedyncze, z możliwością sprzężenia AC, DC oraz filtrów górno- i dolnoprzepustowych.

Interfejs komunikacyjny obejmuje złącza LAN oraz USB. Wymiary fizyczne urządzenia wynoszą 384x208x127,3mm. W zestawie: instrukcja (CD), kabel zasilający, sonda GTL-16E oraz sondy oscyloskopowe w liczbie jednej na każdy kanał.
