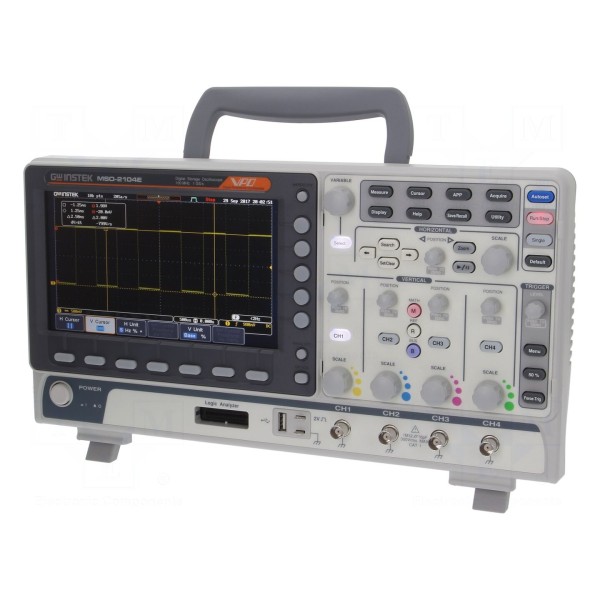

Oscyloskop GW INSTEK MSO-2104E

Oscyloskop sygnałów mieszanych 100MHz, 4 kanały, 1Gsps

Oscyloskop sygnałów mieszanych GW INSTEK MSO-2104E oferuje pasmo 100MHz oraz 4 kanały pomiarowe z maksymalną częstotliwością próbkowania 1Gsps. Urządzenie charakteryzuje się długością rekordu pamięci 10Mpts, rozdzielczością pionową 8 bitów oraz czasem narastania wynoszącym ≤3,5ns. Wejścia przyrządu posiadają impedancję 1MΩ/16pF, obsługują sprzężenie AC, DC oraz GND, przy maksymalnym napięciu wejściowym 300V i czułości w zakresie 1mV/dz do 10V/dz.

Model został wyposażony w wyświetlacz LCD TFT o przekątnej 8" i rozdzielczości 800x480 pikseli. Przyrząd udostępnia szerokie możliwości analizy danych, w tym obsługę protokołów CAN/LIN, I2C, SPI oraz UART, a także funkcję automatycznego pomiaru parametrów, filtr szumów tła i funkcję AUTOSET. Użytkownik ma do dyspozycji różne tryby wyzwalania, w tym automatyczny, normalny i pojedynczy, z możliwością sprzężenia AC, DC, dolnoprzepustowego oraz górnoprzepustowego.

Podstawa czasu oscyloskopu jest regulowana w zakresie od 1n do 100s/dz. Komunikację z zewnętrznymi urządzeniami umożliwiają zintegrowane interfejsy LAN oraz USB. Obudowa urządzenia ma wymiary 384x208x127,3mm. W zestawie: instrukcja na płycie CD, kabel zasilający, sonda GTL-16E oraz sondy oscyloskopowe w liczbie jednej na kanał.
