Oscyloskop: sygnałów mieszanych GW INSTEK MSO-2204EA

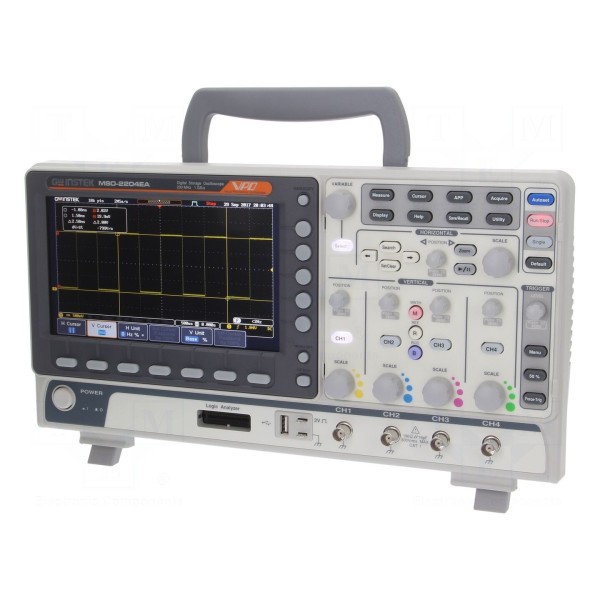

Oscyloskop GW INSTEK MSO-2204EA

Oscyloskop sygnałów mieszanych 200MHz, 4 kanały, 1Gsps

Oscyloskop sygnałów mieszanych GW INSTEK MSO-2204EA oferuje pasmo 200MHz oraz cztery kanały pomiarowe z maksymalną częstotliwością próbkowania 1Gsps. Długość rekordu pamięci wynosi 10Mpts, a rozdzielczość pionowa przetwornika to 8 bitów. Urządzenie zapewnia czułość wejściową w zakresie od 1mV/dz do 10V/dz oraz czas narastania równy lub mniejszy niż 1,75ns. Impedancja wejściowa oscyloskopu wynosi 1MΩ przy pojemności 16pF, a maksymalne napięcie wejściowe osiąga wartość 300V.

Model wyposażony jest w 8-calowy wyświetlacz LCD TFT o rozdzielczości 800x480 pikseli. Podstawa czasu regulowana jest w zakresie od 1ns do 100s/dz, przy czym sprzężenie wejścia wspiera tryby AC, DC oraz GND. System wyzwalania obejmuje tryby automatyczny, normalny i pojedynczy ze sprzężeniem typu AC, DC, górno- i dolnoprzepustowym. Dodatkowe funkcje przyrządu obejmują zintegrowany generator arbitralny, analizę protokołów (I2C, SPI, UART, CAN, LIN), filtr szumów tła oraz funkcję automatycznego ustawiania parametrów wyświetlania AUTOSET.

Komunikację z zewnętrznymi systemami zapewniają interfejsy LAN oraz USB. Wymiary fizyczne urządzenia wynoszą 384x208x127,3mm. W zestawie: instrukcja (CD), kabel zasilający, sonda GTL-16E oraz sondy oscyloskopowe (1 sztuka na kanał).
