CYFROWY MIERNIK UNIWERSALNY 81780
20,89 zł - brutto
16,98 zł - netto

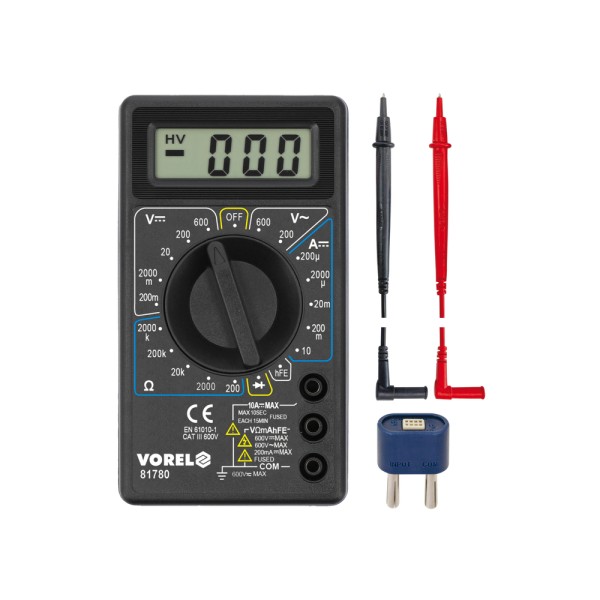

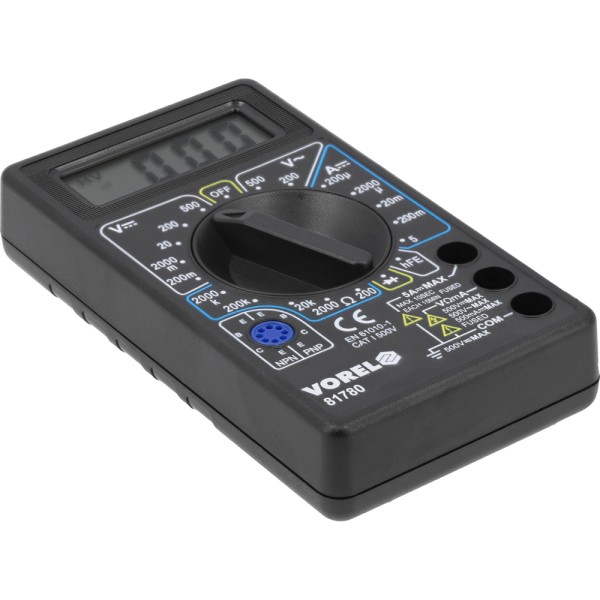

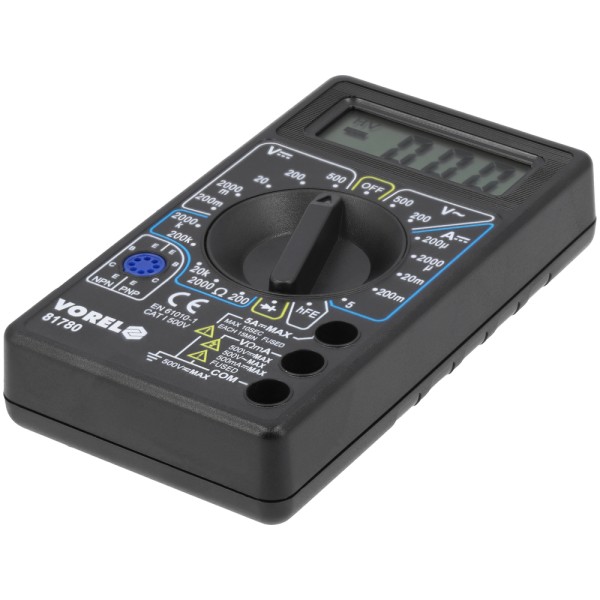

Miernik uniwersalny cyfrowy 81780
Ręczny zakres pomiarowy, wyświetlacz LCD, maksymalny wynik 1999.
Miernik umożliwia wykonanie podstawowych pomiarów elektrycznych.
Podstawowe pomiary
- pomiar napięcia przemiennego: A.C. 0-500 V
- pomiar napięcia stałego: D.C. 0-500 V
- pomiar natężenia prądu stałego: D.C. 0-5 A
- pomiar rezystancji: 0-2 MΩ
- test diody: IF 1 mA, UR 1,5 V
Dodatkowe pomiary
- test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe
Dokładności pomiaru
Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V
- dokładność pomiaru dla tego zakresu to: ±(1,2% + 10), rozdzielczość 1 V
- obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 10 x rozdzielczość
- obliczenia: (235 x 1,2%) + 10 x 1 = 2,82 + 10 = 12,82 V
Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 12,82 V*
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,08 V
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
*Miernik nie posiada funkcji pomiaru true rms, dlatego powyższy wynik jest zgodny ze stanem faktycznym tylko dla prawidłowego przebiegu sinusoidalnego.
Dane techniczne

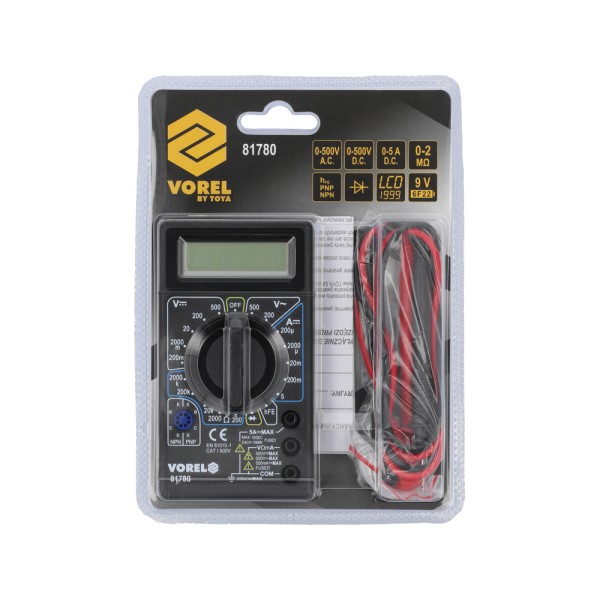

- w zestawie sondy pomiarowe
- konstrukcja z zabezpieczeniami przeciążeniowymi
- obudowa z tworzywa sztucznego
- wskaźnik niskiego poziomu baterii
- zasilanie: bateria 9 V (6F22)
Uwaga
W przypadku pomiaru nieznanych wartości za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
Materiał
ABS
Pomiar hFe tranzystora
PNP, NPN
Pomiar napięcia przemiennego
0-500 V a.c.
Pomiar napięcia stałego
0-500 V d.c.
Pomiar rezystancji
0-2 MΩ
Prąd stały
0-5 A
Seria
GRF
Sygnał dźwiękowy
nie
Test diody
tak
Zastosowanie
elektryczne
