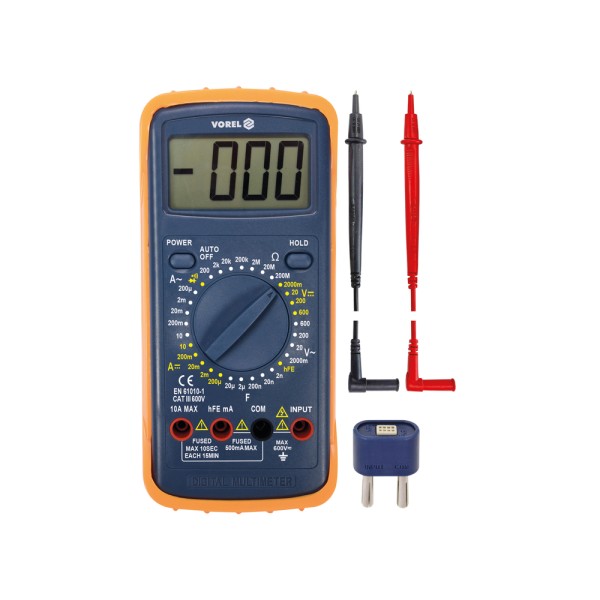

MIERNIK CYFROWY UNIWERSALNY 81783

Miernik cyfrowy uniwersalny 81783 z ręcznym zakresem

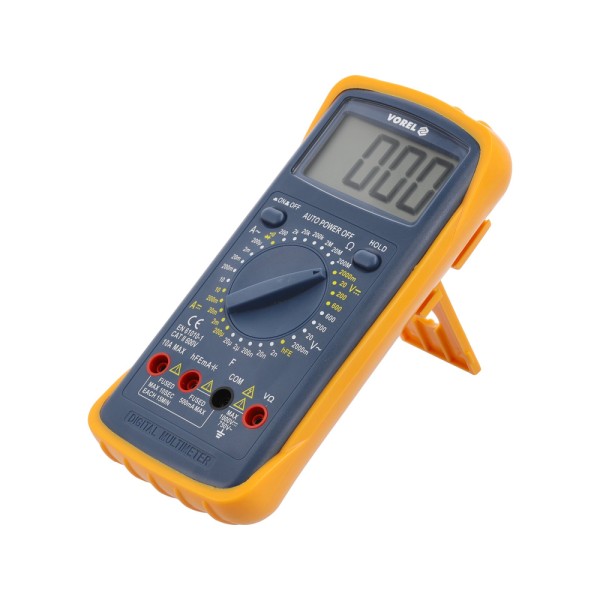

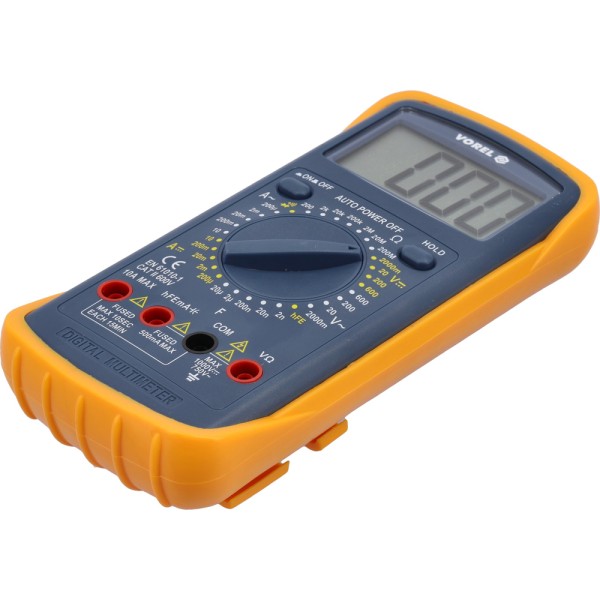

Gumowa obudowa typu holster zabezpieczająca przed uszkodzeniami mechanicznymi.

Miernik umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych.

Podstawowe pomiary

• pomiar napięcia przemiennego: A.C. 0-600 V
• pomiar napięcia stałego: D.C. 0-600 V
• pomiar natężenia prądu przemiennego: A.C. 0-10 A
• pomiar natężenia prądu stałego: D.C. 0-10 A
• pomiar rezystancji: 0-200 MΩ
• test diody: IF 1 mA, UR 2,8 V
• test ciągłości obwodu: 0-30 Ω

Dodatkowe pomiary

• pomiar pojemności kondensatora: 0-20 μF
• test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe

Dokładności pomiaru

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V

• dokładność pomiaru miernika 81783 dla tego zakresu to: ±(1.2% + 5), rozdzielczość 1 V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 1,2%) + 5 x rozdzielczość
• obliczenia: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 7,82 V*

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,08
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8A = 8 ± 0,26 A*

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik 81783 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

Wbudowane funkcje

• DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości

Dodatkowe informacje

• wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30 Ω
• automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 30 Ω

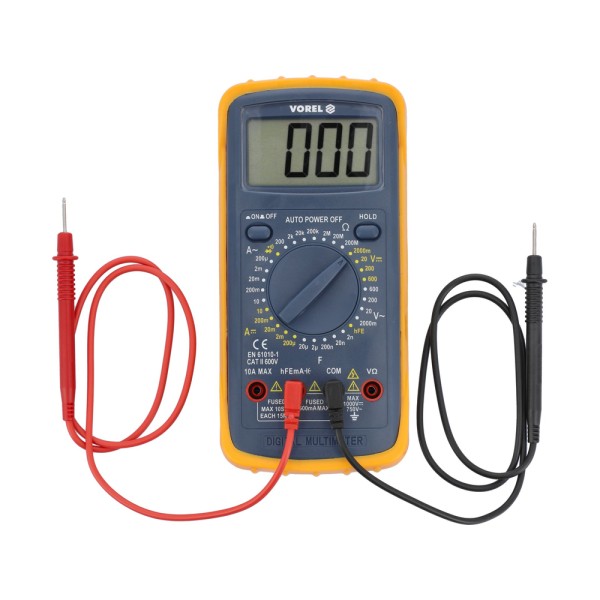

• w zestawie sondy pomiarowe
• konstrukcja z zabezpieczeniami przeciążeniowymi
• obudowa z tworzywa ABS
• automatyczne wyłączenie się miernika
• wskaźnik niskiego poziomu baterii
• zasilanie: bateria 9 V (6F22)

Uwaga! W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik.
