WIELOFUNKCYJNY MIERNIK CYFROWY 81775
Przelew bankowy

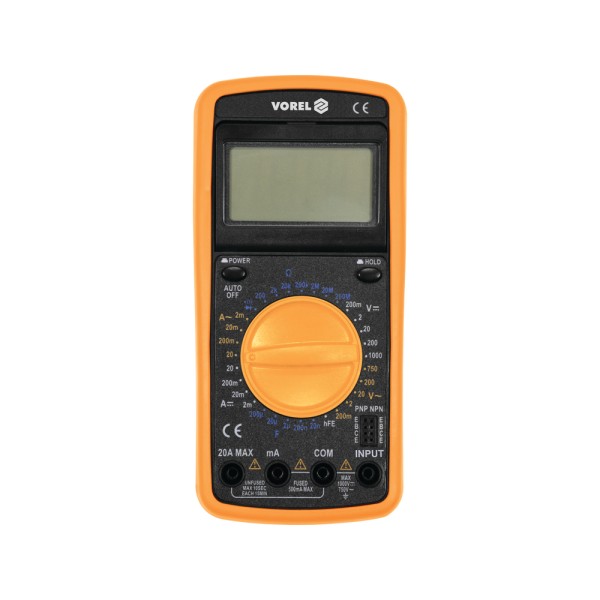

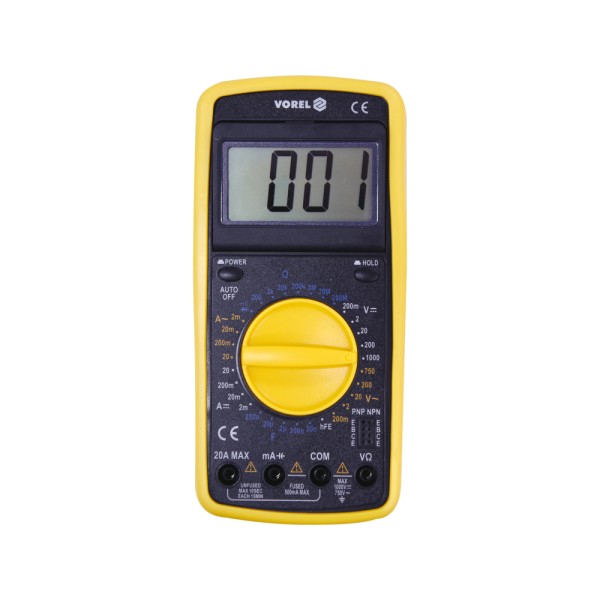

Miernik cyfrowy wielofunkcyjny 81775

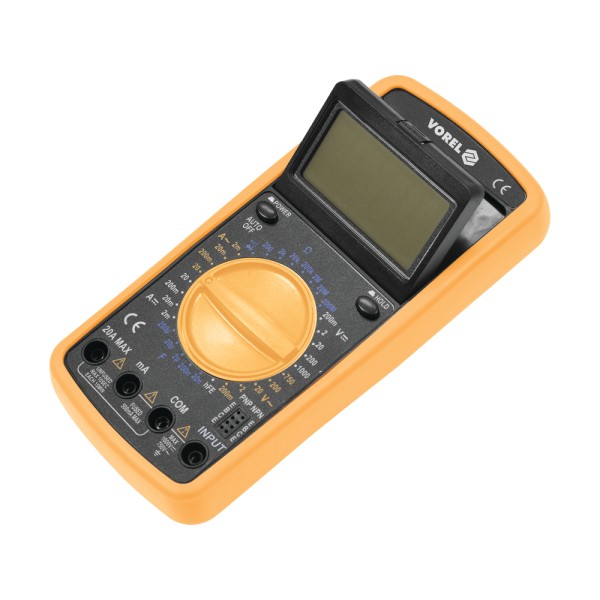

Wyświetlacz LCD z ramką o regulowanym kącie nachylenia, ręczna zmiana zakresów.
Miernik umożliwia wykonywanie podstawowych oraz zaawansowanych pomiarów elektrycznych.
Podstawowe pomiary:
- pomiar napięcia przemiennego: A.C. 0-750 V
- pomiar napięcia stałego: D.C. 0-1000 V
- pomiar natężenia prądu przemiennego: A.C. 0-20 A
- pomiar natężenia prądu stałego: D.C. 0-20 A
- pomiar rezystancji: 0-200 MΩ
- test diody: IF 1mA, UR 1,5 V
- test ciągłości obwodu: 0-100 Ω
Dodatkowe pomiary:
- pomiar pojemności kondensatora: 0-200 μF
- test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe
Dokładności pomiaru:
Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235 V
- dokładność pomiaru dla tego zakresu: ±(1.2% + 5), rozdzielczość 1 V
- obliczenia błędu pomiaru wzór: (wynik pomiaru x 1,2%) + 5 x rozdzielczość
- obliczenia: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V
Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235 V = 235 ± 7,82 V*
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12 V = 12 ± 0,146 V
- wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8 A = 8 ± 0,3 A*
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
*Brak funkcji pomiaru true rms, wynik zgodny ze stanem faktycznym tylko dla prawidłowego przebiegu sinusoidalnego.
Wbudowane funkcje:
- DATA HOLD - zachowanie na wyświetlaczu aktualnie mierzonej wartości
Dodatkowe informacje:
- wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
- sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30 Ω
- automatyczne przełączanie się testu diody na testu ciągłości przy rezystancji obwodu poniżej 100 Ω

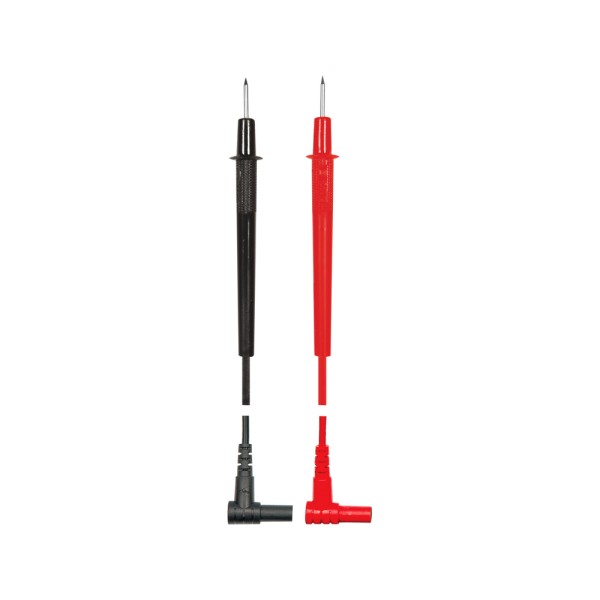

- w zestawie sondy pomiarowe
- konstrukcja z zabezpieczeniami przeciążeniowymi, gniazdo pomiarowe 20 A bez bezpiecznika
- obudowa z tworzywa ABS + holster z gumy
- automatyczne wyłączenie się miernika po 15 minutach bezczynności
- wskaźnik niskiego poziomu baterii
- zasilanie: bateria 9 V (6F22)
Uwaga!
W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.
